Szczegóły Produktu:
|
| Przełożenie: | 37:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Podanie: | dwuosiowe lokalizatory słoneczne | Oś: | Podwójna oś |
| Stopień IP: | IP66 | Kolor: | Zgodnie z prośbą |
| Wydajność: | 40% | Reakcja: | 0,15° |
| Podkreślić: | solar tracker drive,slewing gear |
||

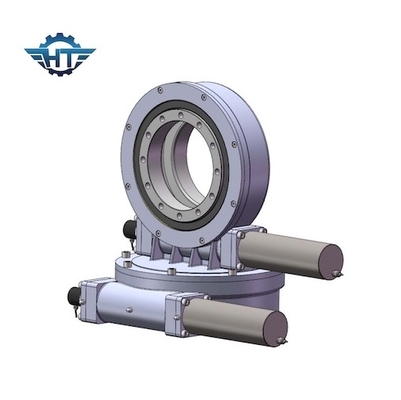

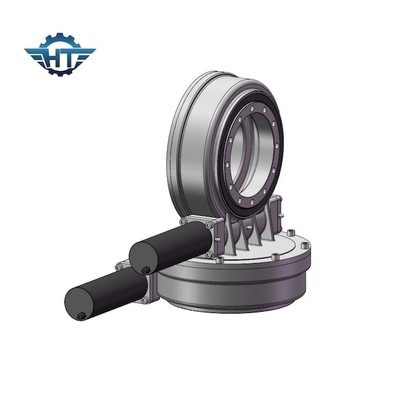

Przełożenie 37/1 Łatwa konserwacja Elektryczny napęd obrotu do dwuosiowych trackerów słonecznych
Zalety elektrycznego napędu obrotu
1. Śledzenie 360 stopni
2. Podłącz różne silniki w zależności od potrzeb klientów
3. Wysoka dokładność
4. Łatwa konserwacja
5. Samoblokujący
6. Łatwa i płynna metoda uruchamiania i zatrzymywania
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 705kg |
Cechy
Przełożenie
Obrót ślimaka poziomego obraca koło zębate wokół osi prostopadłej do osi ślimaka.Ta kombinacja zmniejsza prędkość członu napędzanego, a także zwielokrotnia jego moment obrotowy;zwiększając ją proporcjonalnie do zmniejszania się prędkości. Przełożenie wałów zależy od stosunku liczby gwintów na ślimaku do liczby zębów w ślimacznicy lub przekładni.
Robak klepsydrowy
Nasze napędy obrotowe wykorzystują technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby zazębiać więcej zębów w przekładni.To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością.
Funkcjonować
Napędy obrotowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, generalnie wał jest napędzany przez elektryczny motoreduktor.
