Szczegóły Produktu:
|
| Materiał: | QT | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 51:1 | Kolor: | zgodnie z prośbą |
| Aplikacja: | System śledzenia słonecznego | Kierowca: | Silnik 12/24VDC |
| Miejsce instalacji: | otwarte pole | Funkcja: | Długie życie |
| Podkreślić: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

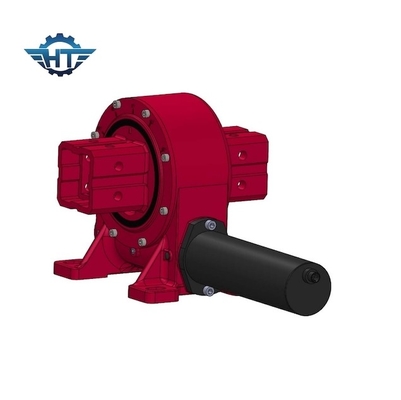

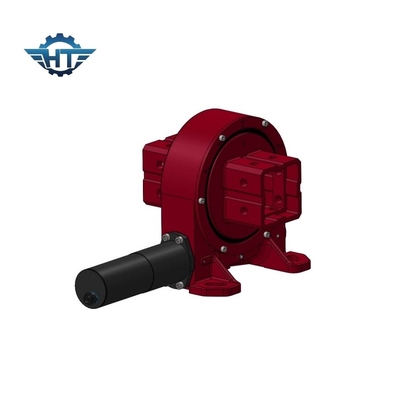

Przekładnia ślimakowa kopertowa VE7 Silnik 24vdc Poziomy napęd obrotowy do systemu śledzenia słonecznego
Opis napędu ślimakowego przekładni ślimakowej VE7
Zastosowany system śledzenia słońca z napędem obrotowym utrzymuje najlepszy kąt światła słonecznego przez cały czas.W porównaniu ze stałymi elektrowniami, płaskie śledzenie jednoosiowe może zwiększyć roczną produkcję energii o 10~30% (w zależności od zmian szerokości geograficznej);nachylona pojedyncza oś może wzrosnąć o ponad 30%;Śledzenie dwuosiowe może wzrosnąć o około 40~50%.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1 Dzięki konstrukcji ślepego otworu i szkieletowej konstrukcji uszczelnienia olejowego uszczelnienie jest niezawodne, uszczelka może unikać bezpośredniego światła słonecznego, skutecznie zapobiegać kurzowi i wodzie, a poziom ochrony może osiągnąć IP65.Nadaje się do użytku na zewnątrz i może być wyprowadzany z pojedynczym lub podwójnym kołnierzem.
2 Podwójnie otaczający ślimak klepsydrowy, kontakt wielozębny, przenosi większy moment obrotowy, może przenosić większą siłę osiową, siłę promieniową i moment przechylający
3 projekt produktu przyjmuje wspólny rozmiar w kraju i za granicą, co jest wygodne do późniejszej wymiany;
4 Podwójna konstrukcja nośna bieżni, duża sztywność, może wytrzymać duże obciążenie promieniowe siły i moment wywracający, szczególnie nadaje się do niezależnie napędzanej dwuosiowej fotowoltaiki, koncentrując azymut nachylenia wspornika i inne warunki pracy
5 Dwustronny koncentryczny kołnierz wyjściowy, symetryczna konstrukcja, wysoka tolerancja na błędy montażowe, mały rozmiar osiowy, oszczędność miejsca, wydrążona konstrukcja wału wyjściowego, wygodna do okablowania i układu strukturalnego
6 Zaimportowany pierścień uszczelniający szkieletu z podwójną wargą, aby zapobiec zanieczyszczeniu na miejscu;
Aplikacja
Służy do obracania pozycji skoku fotowoltaicznych systemów wytwarzania energii, takich jak płaska pojedyncza oś, wytwarzanie energii korytowej, skoncentrowane wytwarzanie energii itp.Płaski jednoosiowy system śledzący jest formą wspornika śledzącego ułożonego w orientacji północ-południe i wschód-zachód.Zgodnie z algorytmem astronomicznym silnik napędza wspornik, aby panele słoneczne śledziły azymut słońca, zwiększały bezpośrednie światło słoneczne na powierzchni modułu fotowoltaicznego i zwiększały wytwarzanie energii.
