Szczegóły Produktu:
|
| Materiał: | QT | Model: | VE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 7320 Nm |
| Moment trzymania: | 3,9 kNm | Moment przechylania: | 8 kNm |
| Efektywność: | 40% | Kolor standardowy: | zgodnie z prośbą |
| Podkreślić: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

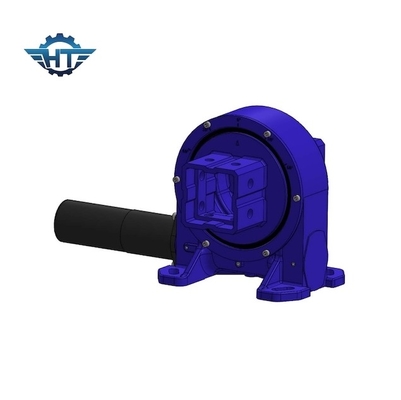

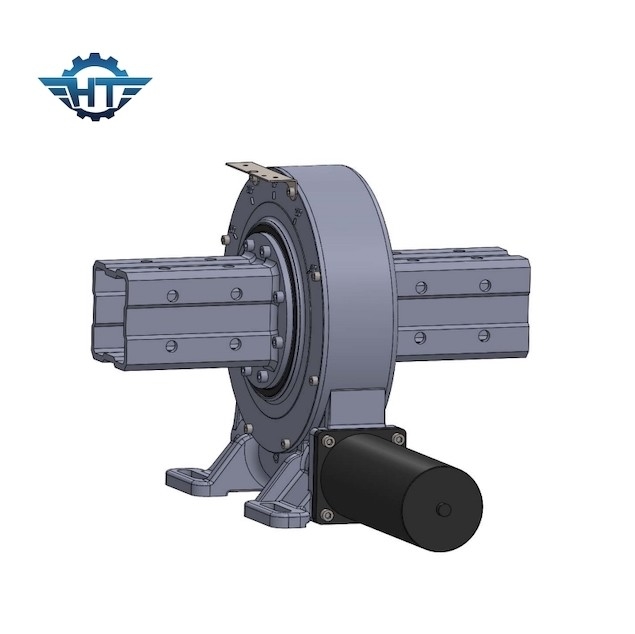

Pionowy napęd jednoosiowy VE7 do automatycznego systemu śledzenia energii słonecznej PV
Opis napędu obrotowego jednoosiowego
Istnieje wiele nazw dla napędu obrotowego, a obecnie nie ma ujednoliconej nazwy, jeśli tak się nazywa: mechanizm obrotu, napęd obrotu, reduktor obrotu, jednostka napędu obrotu itp. Urządzenie składa się z ślimaka, przekładni, obudowy, silnika i inne komponenty.Napęd obrotowy można zasadniczo podzielić na napęd jednoślimakowy i napęd obrotowy z podwójnym ślimakiem.Jest oparty na łożysku obrotowym, ma silny moment wywracający i wykorzystuje bardzo odporną na zużycie przekładnię ślimakową.Płynna transmisja sprawia, że urządzenie użytkownika jest bardziej niezawodne.Przyjmuje napęd ślimakowy, kontakt wielozębny może napędzać większe obciążenie, a także ma statyczną funkcję samoblokowania.Urządzenie może być również szeroko stosowane w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy wysokościowe, systemy wytwarzania energii słonecznej itp.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1. Obrót ± 60 stopni lub 360 stopni.
2. Podłączenie silnika z lewej lub prawej strony,
3. Brak konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja, co 5 lat.
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia samohamowna, dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoka dokładność
9. Stopień ochrony IP66
Nasza siła
1. Surowiec od sprawdzonych dostawców;
2.Proces produkcji jest ściśle zgodny z systemem zarządzania jakością ISO9001;
3. Ścisła kontrola jakości w trakcie procesu i 100% kontrola gotowego produktu przed dostawą;
4. Kontrole produktów stron trzecich są dopuszczalne na życzenie klienta.
5.Przyjęcie standaryzowanego procesu projektowania produktu oraz APQP, PPAP, FEMA do analizy aplikacji.
Usługi
1. Usługa OEM
2. Dostarczamy produkty standardowe i produkty niestandardowe;
3. Zapewniamy niestandardowe próbki, niestandardowe rysunki, mapowanie od drzwi do drzwi i inne usługi;
4. Świadczymy pełen zakres usług, w tym projektowanie, przetwarzanie, pakowanie, transport itp.
Pakowanie i wysyłka
1. Napełnianie olejem nierdzewnym
2. Pakowanie z warstwami ochronnymi
3. Naprawiono w skrzynce ze sklejki, palecie, stalowej ramie
