Szczegóły Produktu:
|
| Przełożenie: | 57:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Wniosek: | Energia słoneczna | Silnik: | silnik hydrauliczny lub silnik elektryczny |
| Stopień IP: | IP66 | Kolor: | Zgodnie z prośbą |
| Wydajność: | 40% | Metoda instalacji: | Poziomy lub pionowy |
| Podkreślić: | hydraulic slew motor,slewing gear |
||

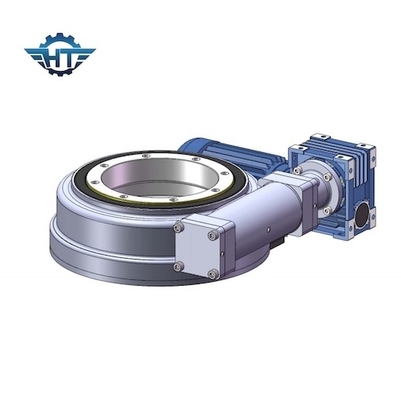

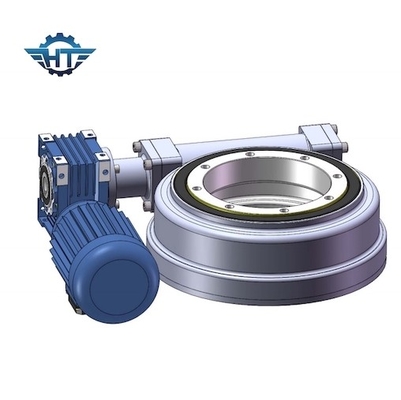

Zamknięty elektryczny napęd obrotu z certyfikatem IP66 CE o kompaktowej konstrukcji i funkcji samoblokowania
Opis elektrycznego napędu obrotu
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obrotu.Obrót może odbywać się w jednej osi lub w wielu osiach razem.Napędy obrotowe powstają poprzez wykonanie przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych oraz zmontowanie ich w gotową skrzynię biegów.
Napęd obrotowy to nowy rodzaj produktu obrotowego.Zwykle składa się z łożyska wahliwego, ślimaka, silnika, obudowy itp. Ma zalety dużych rozmiarów, stabilnej przekładni, długiej żywotności, łatwej instalacji, oszczędza dużo miejsca na instalację, jest łatwy w utrzymaniu i może znacznie zaoszczędzić koszty.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Cechy
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony, silnik może być silnikiem krokowym, serwomotorem, silnikiem hydraulicznym itp
3. Nie trzeba regulować luzu przekładni
4. Smar został napełniony przed fabryką
5. Prosta instalacja i niska konserwacja
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment przechylania, odpowiedni do montażu poziomego
