Szczegóły Produktu:
|
| Rodzaj: | Obrotowy napęd | Materiał: | QT |
|---|---|---|---|
| Podanie: | System energii słonecznej | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 6 cali |
| silnik: | 24V | Funkcja: | Długie życie |
| Podkreślić: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

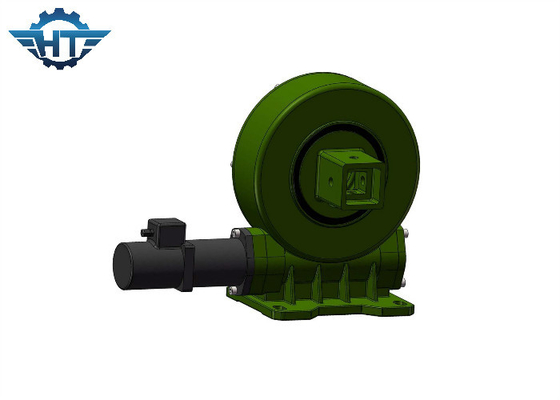

Przekładnia ślimakowa z przekładnią ślimakową VE6 do poziomego jednoosiowego systemu śledzenia słonecznego
Opis napędu ślimakowego z przekładnią ślimakową
W ostatnich latach coraz więcej uwagi poświęca się rozwojowi energetyki niskoemisyjnej, ochrony środowiska i energii odnawialnej.Energia słoneczna jako czyste i wolne od zanieczyszczeń źródło energii ma bardzo szerokie perspektywy rozwoju i stała się zieloną energią, o której rozwój konkurują wszystkie kraje.Jednak energia słoneczna ma problemy, takie jak niska gęstość, nieciągłość i ciągłe zmiany kierunku i intensywności światła w czasie.Tradycyjne panele słoneczne są w większości instalowane w sposób stały, to znaczy panele są mocowane pod pewnym kątem i nie zmieniają się wraz z pozycją słońca, co poważnie wpływa na wydajność konwersji fotoelektrycznej.Moc wyjściowa układu fotowoltaicznego zostanie zmniejszona o około 10% ze względu na zmniejszenie energii promieniowania padającej pionowo.Przez cały rok, wiosna, lato, jesień i zima, z dnia na noc, wschody i zachody słońca oraz kąt padania promieni słonecznych cały czas się zmieniają.W związku z tym, jak zmienić kąt panelu baterii o kąt padania światła, aby zwiększyć współczynnik konwersji fotowoltaicznej.Wymaga to zastosowania obrotowego urządzenia napędowego, które może zmieniać położenie i kąt panelu akumulatora, aby uzyskać intensywność promieni słonecznych prostopadłą do natężenia światła panelu akumulatora, zwiększając w ten sposób współczynnik konwersji fotowoltaicznej.Tak więc system śledzenia odgrywa ważną rolę i zastosowanie łożyska obrotowego w obrotowym urządzeniu słonecznym.
Obrotowe urządzenie napędowe to nowy typ produktu obrotowego, zwykle składający się z łożysk obrotowych, ślimaków, silników, osłon i innych części.Ma nie tylko funkcje łączenia, obracania i podtrzymywania łożysk wieńcowych, ale także ma zwartą konstrukcję i wyjściowy moment obrotowy napędu ślimakowego.Zalety dużej, stabilnej transmisji, długa żywotność, łatwa instalacja, duża oszczędność miejsca do instalacji, łatwa konserwacja, mogą znacznie obniżyć koszty.
Obrotowe urządzenie napędowe oszczędza czas instalacji użytkownika dzięki modułowej pracy, a scentralizowana funkcja ułatwia również projektantowi projektowanie produktu.Obecnie jest szeroko stosowany w robotach przemysłowych, energetyce słonecznej i innych dziedzinach.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 251 kg |
Cechy
1. Obróć od 0~180°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar wypełniony przed fabryką
4. Prosta instalacja
5. Niskie koszty utrzymania
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
