Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE7 |
|---|---|---|---|
| Przełożenie: | 51:1 | Znamionowy wyjściowy moment obrotowy: | 6120 Nm |
| Moment trzymania: | 39000 Nm | Moment przechylania: | 10 kNm |
| Efektywność: | 40% | Kolor standardowy: | zgodnie z prośbą |
| Podkreślić: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

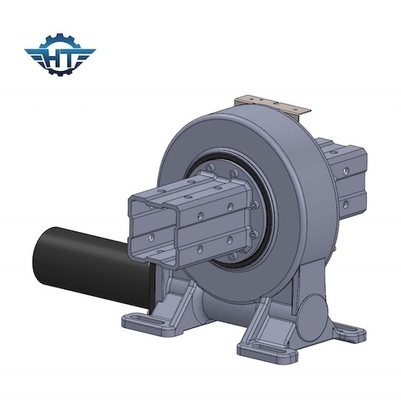

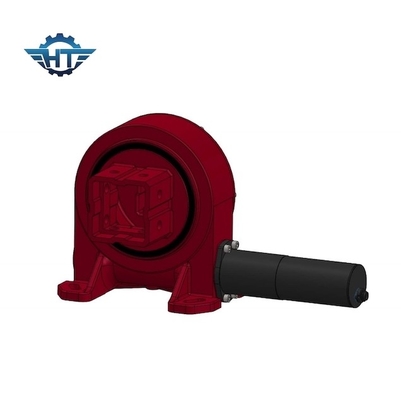

Przekładnia ślimakowa klepsydrowa do systemu śledzenia pojedynczej osi 120 mm z kwadratową rurą
Opis napędu klepsydrowego przekładni ślimakowej
Jednoosiowe napędy obrotowe VE7 obracają się wokół jednej osi.Napęd obrotowy VE7 z motoreduktorem 24vdc może być zaprojektowany dla różnych rozmiarów, aby pasował do wszystkich rodzajów rur głównych.Jest to również produkt standardowy, najłatwiejszy w montażu i najczęściej używany.Napęd obrotowy VE7 oferuje montaż pionowy i całkowicie zamknięty napęd w jednej jednostce o dużej mocy.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Wysoki moment podtrzymania
2. Samoblokujący w celu poprawy bezpieczeństwa systemu śledzenia słońca!
2. Twardy ogranicznik wewnątrz, w zakresie od ＋ 60 ° ~ 60 °, jeśli klienci mają zastosowanie wymaganego obrotu o 360 °, mamy do wyboru typ wyjścia kołnierzowego
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia dużego obciążenia i zminimalizowania luzów
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Aplikacje
Łożyska napędów obrotowych są zwykle stosowane w takich zastosowaniach jak: turbiny wiatrowe, transportery ciężkich ładunków, trackery słoneczne, dźwigi portowe, sprzęt hydrauliczny, mechanizmy sterowania dźwigami, systemy automatyki, manipulatory ciężkich ładunków, stoły sterujące odchyleniem i pochyleniem.
Pytania i odpowiedzi
1. Jak mam wybrać?
Proszę podać średnicę koła, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek, aby przetestować naszą jakość i obsługę.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht
Zapewnimy Ci najlepszy koszt wysyłki po wybraniu odpowiednich motoreduktorów
4. Jak wysyłasz próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki statków przez EMS, TNT lub Fedex
5. Jaka jest minimalna ilość zamówienia?
10 zestawów po potwierdzeniu próbek
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: w ciągu 7 dni;dla zamówień seryjnych: w ciągu 25 dni.
