Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 21 cali |
|---|---|---|---|
| Przełożenie: | 125:1 | Efektywność: | 40% |
| Precyzja: | ≤0,15 | Kierowca: | Silnik elektryczny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Wymagany | Wniosek: | Użytek przemysłowy |
| Podkreślić: | Przekładnia ślimakowa o wysokim momencie obrotowym IP66,przekładnia ślimakowa 21 cali,napęd łożyska obrotowego 21 cali |
||

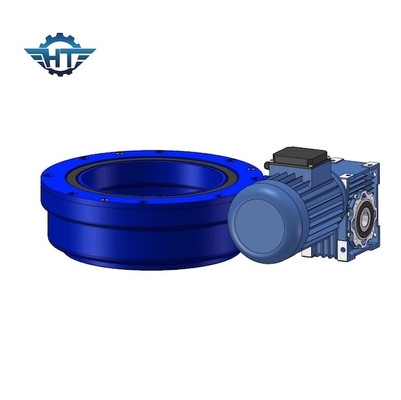

Napęd ślimakowy z przekładnią ślimakową IP66, 21-calowy duży rozmiar, wysoki moment obrotowy dla turbin wiatrowych
Opis napędu obrotu przekładni ślimakowej
Nasze łożyska wieńcowe są gotowymi do montażu złączami obrotowymi do samosmarowania i pracy na sucho.Konstrukcja oparta jest na materiałach bezobsługowych.Poza tym wysoki stopień ochrony IP66 może sprawić, że będą używane w zastosowaniach z wysokimi temperaturami, wilgocią, chemikaliami, a nawet w przetwórstwie spożywczym.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Aplikacje
Łożyska obrotowe do energii wiatru mają na ogół jednorzędowe czteropunktowe kulki stykowe, dwurzędowe czteropunktowe kulki stykowe, krzyżowo-rolkowe, trzyrzędowe rolkowe itp. Wśród nich jednorzędowy czteropunktowy styk Łożysko kulkowe ma niższy koszt i wysoką wszechstronność;dwurzędowe łożysko kulkowe ma długą żywotność, dużą nośność, niski opór obrotu, duże dopuszczalne zużycie i nie wymaga wysokiej podstawy montażowej, ale jego dokładność ruchu jest niska;poprzeczne łożysko obrotowe ma wysoką dokładność, długą żywotność, wysoką nośność dynamiczną, ale wysokie wymagania dotyczące sztywności i precyzji podstawy, a efekt krawędzi może wystąpić, gdy wałek i bieżnia stykają się, co powoduje rzeczywiste naprężenie krawędzi znacznie większe niż naprężenie projektowe;trzyrzędowe łożyska wieńcowe Łożyska wieńcowe mają na ogół bardzo wysoką nośność statyczną.
