| Brand Name: | HT |
| Model Number: | VE9" |
| MOQ: | 1 kawałek |
| Cena £: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

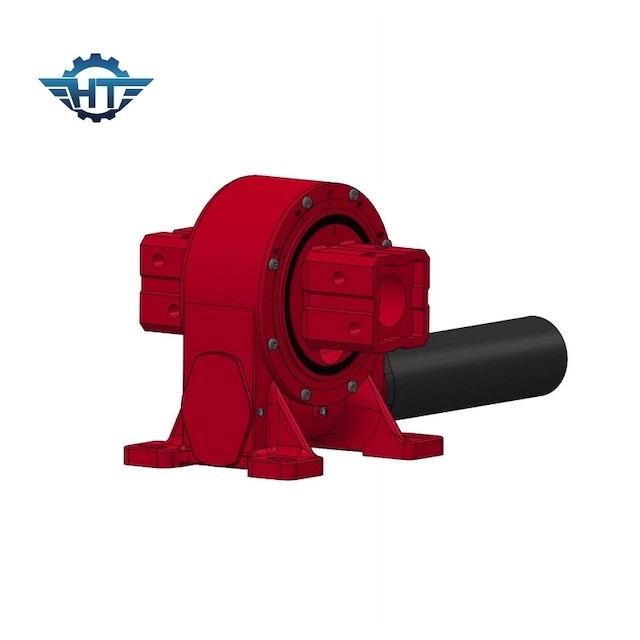

VE9 84 * 84 Rozmiar rury Przekładnia ślimakowa Przekładnia obrotowa do wspornika montażowego PV Solar Trackers
Opis napędu obrotowego
Aby sprostać rosnącemu zapotrzebowaniu na rury kwadratowe korpusu głównego w konstrukcjach systemów prowadzących, nasze napędy obrotu pionowego są dostępne w różnych rozmiarach rur kwadratowych, które pomagają różnym klientom wykonywać niektóre z największych prac w różnych zastosowaniach.Od obrotu wahacza w systemach śledzenia słońca po dźwigi, turbiny wiatrowe i napędy obrotowe są już integralną częścią wielu procesów obróbki.
Zwłaszcza pionowa konstrukcja jest największą atrakcją napędu obrotowego Hangtuo.Konstrukcja pionowa jest używana głównie w systemach śledzenia słońca.Nowa konstrukcja przekładni ślimakowej upraszcza złożoną strukturę jednoosiowego wspornika systemu śledzenia słońca i obniża koszt całego systemu.Konstrukcja pionowa Odgrywaj bardziej konkurencyjną rolę na rynku trackerów słonecznych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zastosowania napędu obrotowego
Najpopularniejszym zastosowaniem napędu obrotowego do jednoosiowych napędów obrotowych są trackery słoneczne, w tym jednoosiowe systemy śledzenia, dwuosiowe systemy śledzenia, a systemy jednoosiowe obejmują płaskie systemy jednoosiowe, nachylone systemy jednoosiowe i nachylone systemy jednoosiowe systemy -osiowe.Istnieją również zastosowania systemów fototermicznych, takich jak fototermiczne heliostaty, Fresnel, korytka fototermiczne (CSP) i skoncentrowana fotowoltaika (CPV).Ponadto napędy obrotowe odgrywają również ważną rolę w innych tradycyjnych branżach, takich jak anteny satelitarne lub radarowe, inne zastosowania obejmują między innymi podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
