Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Precyzja: | ＜0.1 |
| Kierowca: | silnik elektryczny | rodzaj: | Pojedyncza oś |
| Aplikacja: | Powiązanie systemu śledzenia słonecznego | Kolor: | zgodnie z prośbą |
| Podkreślić: | Napęd obrotu z pojedynczą przekładnią ślimakową VE9,50kN Solar Tracking Slew Drive,Linkage Solar Tracking Slew Drive |
||

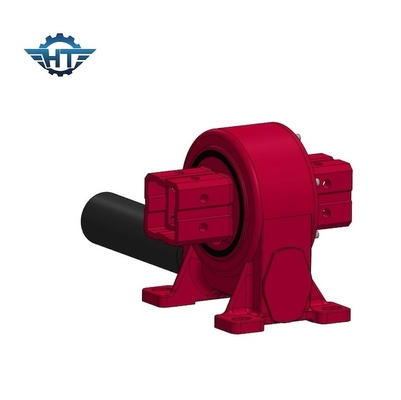

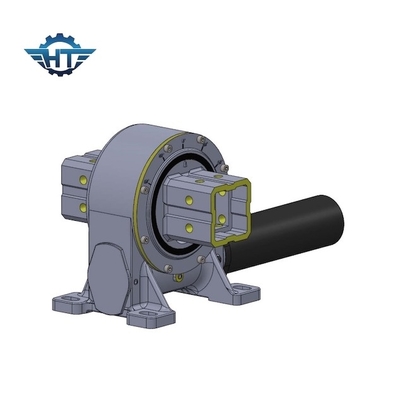

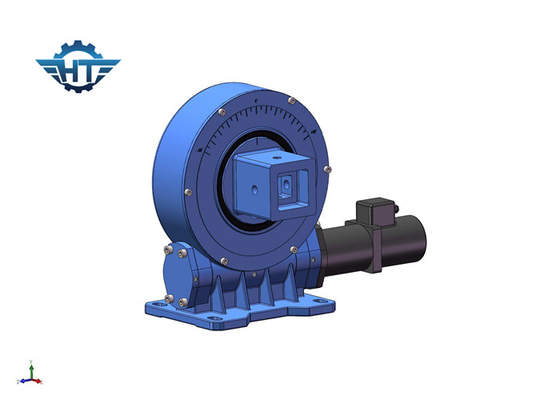

Przekładnia ślimakowa VE9 z pojedynczą przekładnią ślimakową z wysokim momentem obrotowym do systemu śledzenia słonecznego
Opis napędu z pojedynczą przekładnią ślimakową
Napędy wieńcowe lub łożyska wieńcowe to moduły obrotowe, które są kompaktowymi jednostkami obrotowymi zintegrowanymi w żeliwnej obudowie zawierającej pierścień obrotowy z przekładnią.Przekładnia obraca pierścień obrotowy z dużą precyzją i pozwala na płynny obrót i maksymalny wysiłek.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1. Samohamowność wsteczna ze względu na charakterystykę samohamowności przekładni ślimakowej.Ta funkcja znacznie poprawia stabilność działania hosta i współczynnik bezpieczeństwa.
2. W porównaniu z tradycyjnymi produktami huśtawkowymi, skrzynia biegów z napędem obrotowym jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Otaczający napęd ślimakowy wewnątrz
3. Duże obciążenie przy użyciu kontaktu wielozębnego
4. Statyczna funkcja samoblokowania
5. Twardy przystanek w środku
Aplikacje
Typowe zastosowania napędu obrotowego lub pierścienia obrotowego obejmują energię słoneczną, turbiny wiatrowe, dźwigi samochodowe, podnośniki dla ludzi, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, podnośniki opon, koparki i podnośniki samochodowe.
