Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Dokładny: | ≤ 0,1 |
| Kierowca: | silnik elektryczny | rodzaj: | Montowany pionowo |
| Aplikacja: | Lokalizator słoneczny | Kolor: | zgodnie z prośbą |
| Podkreślić: | Napęd obrotu pionowego przekładni ślimakowej,napęd obrotu przekładni ślimakowej 9 cali,napęd obrotu przekładni ślimakowej montowany pionowo |
||

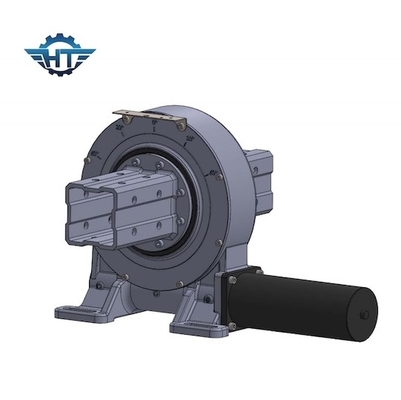

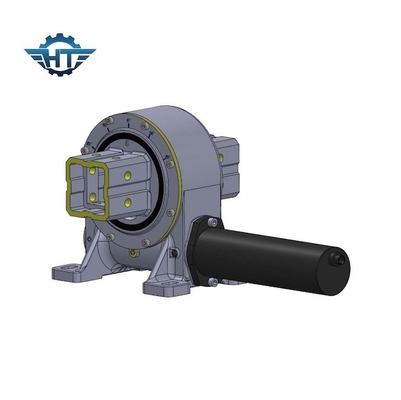

9-calowy pionowy napęd ślimakowy z przekładnią ślimakową do systemu śledzenia słonecznego o wysokim momencie obrotowym
Opis napędu przekładni ślimakowej
Wieniec obrotowy to kompaktowe rozwiązanie z wysokim przełożeniem, składające się z wieńca obrotowego z zewnętrznym uzębieniem, połączonego z sąsiednim przekładniowym wałem ślimakowym.Dzięki samoblokującej się przekładni nie jest konieczna przerwa w silniku napędowym.Dostępne również z bezpośrednio montowanymi motoreduktorami planetarnymi. Napęd ślimakowy — większa odporność na zużycie przekładni ślimakowej, która może obciążać silny wyjściowy moment obrotowy i moment obrotowy przechylający przy dobrej stabilności i niezawodności.Napęd ślimakowy jest również dostępny dla większej precyzji śledzenia pola.
Parametry serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Obróć o ± 60 °, twardy stop wewnątrz
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większe obciążenie przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
Aplikacja
Zastosowania obejmują trackery słoneczne, turbiny wiatrowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki, podnośniki samochodowe i turbiny wiatrowe, naczynia, anteny satelitarne itp.
