Szczegóły Produktu:
|
| Rodzaj: | Obrotowy napęd | Materiał: | QT |
|---|---|---|---|
| Aplikacja: | Jednoosiowy system śledzenia słonecznego | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC/220VAC | Funkcja: | 30 Życie w terenie |
| Podkreślić: | Samoblokująca się przekładnia planetarna z napędem planetarnym,25-calowa przekładnia z napędem słonecznym,przekładnia z napędem słonecznym 24VDC |
||

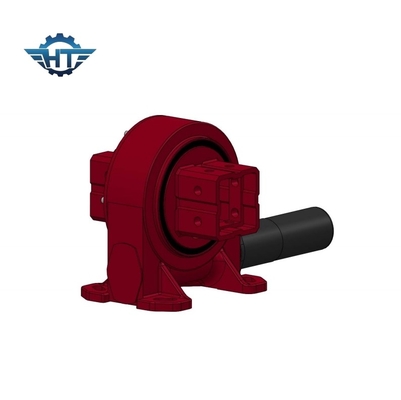

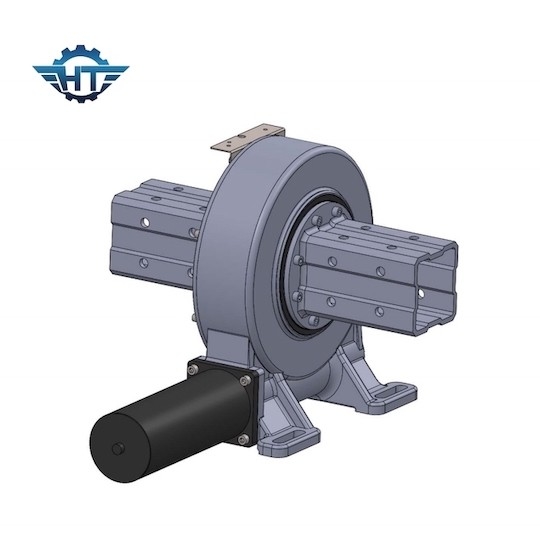

Przekładnia planetarna z samoblokującym napędem VE9 do jednoosiowego systemu śledzenia słonecznego
Samoblokujący się planetarny napęd obrotu Opis
VE, seria pionowaprzekładnia planetarna z napędem obrotowymaplikacje głównie do dźwigów wciągarkowych, obrotowychdźwig pokładowy, konstrukcja wciągarki dźwigowej, napęd wahadłowy koparki, napęd obrotowy do systemu śledzenia słońca itp. Naszunikalna zasada działania przekładni planetarnej przekładni redukcyjnej nadaje się do zasilania słonecznego;
tracker przenosi duże obciążenie promieniowe ze względu na proporcjonalny rozkład momentu obrotowego.Co więcej, nasze napędy obrotowe mają konfiguracje silników hydraulicznych.Wwszystkie serie się zabiłyrozmiar skrzyni biegów spełnia różne wymagania klienta.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1. Obróć ± 60 °, mocno zatrzymaj wewnątrz, aby zapewnić bezpieczeństwo systemu;
2. Podłącz silnik napędowy z lewej lub prawej strony
3. Prześwit jest już ustawiony przez producenta przed fabryką, nie ma potrzeby regulacji podczas instalacji
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niska konserwacja
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, nie wymaga hamulca;
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment przechylania, odpowiedni do montażu poziomego
Aplikacja
Napędy Slew są używane na całym świecie.Obszary zastosowania obejmują następujące obszary: Jako przekładnia kierownicza w mechanizmach jezdnych dźwigów i ciężkich transporterach, w platformach podnośnikowych, w chwytakach, kleszczach i innych urządzeniach obrotowych w sektorze maszyn budowlanych.Systemy śledzenia słońca, energia wiatru, czasze, antena satelitarna itp.
