Szczegóły Produktu:
|
| Model: | VE9" | Samoblokujący: | TAk |
|---|---|---|---|
| Materiał: | QT | Aplikacja: | Jednoosiowy system śledzenia słonecznego |
| Certyfikat: | ISO9001, CE | Gwarancja: | 5~10 lat |
| Kolor: | RAL6001 | Dokładność: | ≤0,1 |
| Podkreślić: | Pionowy 9-calowy Solar Slew Drive,Solar Slew Drive z silnikiem 24VDC,Single Axis Tracking Solar Slew Drive |
||

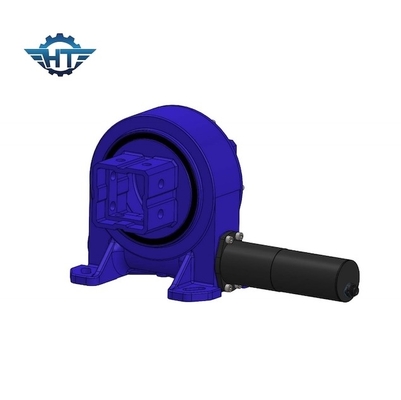

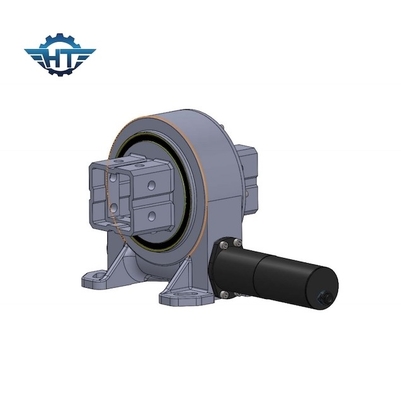

Pionowy 9-calowy napęd solarny z silnikiem 24VDC do jednoosiowego systemu śledzenia słonecznego
Solar Slew Drive Opis
Napęd obrotu przekładni ślimakowej to pełnocyklowy obrotowy mechanizm przekładni redukcyjnej zintegrowany z napędowym źródłem zasilania.Łożyska o wysokiej precyzji są używane jako popychacz przekładni i część mocująca mechanizm, a część aktywna i źródło napędu są przymocowane do jednego z wewnętrznych i zewnętrznych pierścieni wieńca obrotowego.Drugi pierścień jest traktowany zarówno jako popychacz przekładni, jak i podstawa łącząca napędzanej części roboczej, dzięki czemu samo łożysko wieńcowe ma cechę pełnego obrotu, źródło napędu i przekładnia główna są sprawnie skonfigurowane.Ta część sprawia, że jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obracania, zwalniania, a jednocześnie ma prostą konstrukcję i wygodną produkcję i konserwację.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.
Aplikacje
Zastosowania napędów obrotowych znajdują się zwykle w: turbinach wiatrowych, transporterach ciężkich ładunków, trackerach słonecznych, dźwigach portowych, sprzęcie hydraulicznym, mechanizmach sterowania dźwigami, systemach automatyki, manipulatorach ciężkich ładunków, stołach sterujących odchyleniem i pochyleniem.
