Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Samoblokujący: | TAk |
| Znamionowy wyjściowy moment obrotowy: | 2000 Nm | Moment trzymania: | 13500 Nm |
| Moment przechylania: | 13200 Nm | Dokładność: | 0,15° |
| Podkreślić: | Napęd obrotu z wysokim momentem obrotowym,dwuosiowy napęd obrotu 2000 Nm,dwuosiowy napęd obrotu ze śledzeniem słonecznym |
||

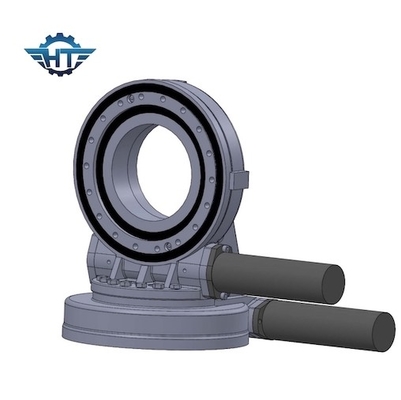

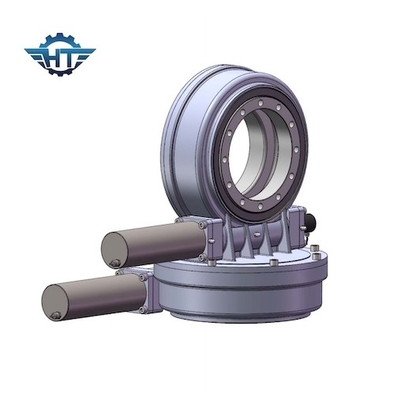

Dwuosiowy napęd obrotowy z wysokim momentem obrotowym do systemu śledzenia energii słonecznej
Opis dwuosiowego napędu obrotu
Dwuosiowe napędy obrotowe są idealnym rozwiązaniem w zastosowaniach dwuosiowego śledzenia słońca.Dwuosiowy napęd obrotu ma trzy typy rozwiązań z napędami obrotu:
Ogólnie, dla łatwej konstrukcji wspornika, napęd sde slew byłby idealnym rozwiązaniem, ale pozostałe dwa są również bardzo popularne.
Dwa poziome napędy obrotowe ze śledzeniem
Jeden napęd obrotu ze śledzeniem poziomym i jeden napęd obrotu ze śledzeniem pionowym
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Wniosek
Obrotowe urządzenie napędowe może być używane we wszystkich sytuacjach, w których wymagany jest pełny obrót w tym samym czasie, gdy wymagana jest zmiana prędkości.W przypadku konieczności realizacji przeniesienia mocy większego momentu obrotowego, większej precyzji przeniesienia ruchu lub doboru mechanizmu wymagającego zwartej konstrukcji korpusu i wysokiej integralności, rozwiązaniem są urządzenia z napędem obrotowym.
Bardziej powszechnymi zastosowaniami są zwykle obracające się w pełnym okręgu konstrukcje maszyn inżynieryjnych i budowlanych, a także energia słoneczna, energia wiatru i różne długoterminowe automatyczne maszyny śledzące.Łatwo jest przeprowadzić sterowanie cyfrowe, dzięki czemu ma wiele zastosowań w dziedzinie robotów przemysłowych.
