Szczegóły Produktu:
|
| MATERIAŁ: | QT | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 2000 Nm |
| Moment trzymania: | 13500 Nm | Moment przechylania: | 13200 Nm |
| Instalacja: | Zamontowany na dwóch osiach | Kolor standardowy: | Zgodnie z prośbą |
| Podkreślić: | worm gear slewing ring,worm gear motor |
||

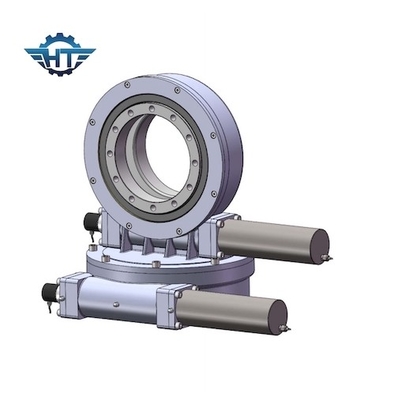

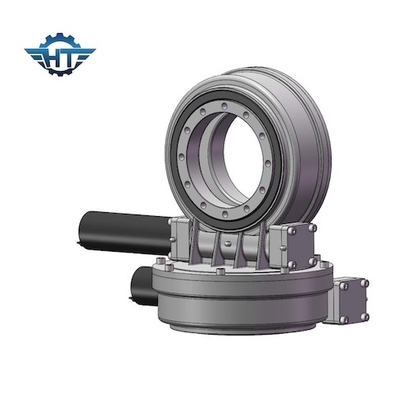

Dwuosiowy napęd ślimakowy Solar Tracker Slew Drive do śledzenia pełnego koła
Opis napędu robaka Worm Drive
Systemy śledzenia słońca obejmują jednoosiowy system śledzenia słońca i dwuosiowy system śledzenia słońca.Jednoosiowy system śledzenia słońca obejmuje przechylony i płaski pojedynczy system śledzenia.
W przypadku dwuosiowego systemu śledzenia słońca, opartego na różnej konstrukcji wspornika, można zastosować trzy rodzaje rozwiązań napędów obrotowych:
1. użyj dwóch poziomych (typu SE) jednoosiowych napędów obrotowych.
2. użyj jednego poziomego (typ SE) i drugiego pionowego (typ VE).
3. użyj dwuosiowego napędu obrotu. (Typ SDE)
Wszystkie te rozwiązania umożliwiają śledzenie słońca zarówno w pionie, jak iw poziomie, co oznacza śledzenie słońca przez cały czas przy bezpośrednim nasłonecznieniu.
SDE7 Slew Drive zastosowany w dwuosiowym systemie śledzenia słonecznego
| Nazwa produktu | Napędy zabijające SDE7 |
| Wyjściowy moment obrotowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment obrotowy przechylania | 7000 Nm;5163 ft.lbs |
| Moment trzymania | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funty |
| Alternatywy silnikowe | Silnik 12/24/48VDC;Silnik krokowy;Silnik bezszczotkowy |
| Styl produktów | podwójna oś;CPV/HCPV;Danie słoneczne;Wieża słoneczna |
| Funkcja aplikacji | Solar Tracking System, Industrial Machiner |
| Zalecany kwadrat panelu | 30 metrów kwadratowych |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
