Szczegóły Produktu:
|
| MATERIAŁ: | QT | Model: | SE14" |
|---|---|---|---|
| Przełożenie: | 85:1 | Znamionowy wyjściowy moment obrotowy: | 6550Nm |
| Moment trzymania: | 68000 Nm | Moment przechylania: | 54200Nm |
| Obciążenie osiowe: | 680 kN | Obciążenie promieniowe: | 230 kN |
| Podkreślić: | solar tracker drive,slewing gear |
||

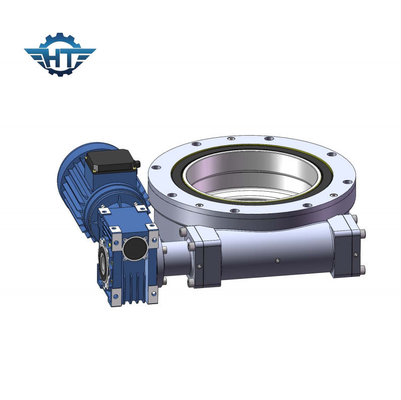

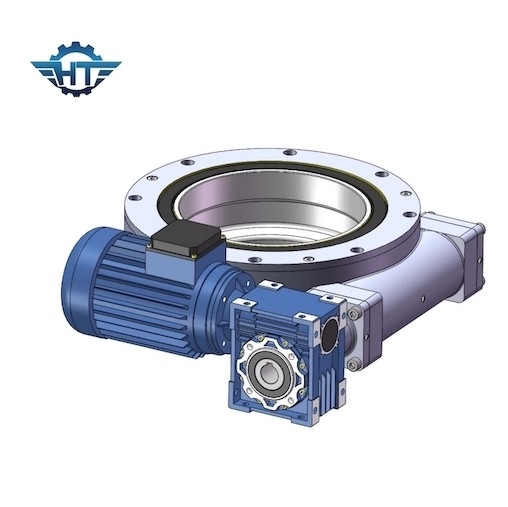

14-calowy duży hydrauliczny napęd obrotowy do dźwigów i maszyn budowlanych
Opis hydraulicznego napędu obrotu
1. Typ zęba: ząb spiralny
2. Obciążenie łożyska: lekkie obciążenie
3. Typ napędu: napęd silnikowy
4. Moduł: 5/3,75
5. Liczba wałów ślimakowych: 1
6. Przełożenie: 85: 1
7. Wydajność: 40%
8. Samoblokujące koła zębate: TAK
9 Waga: 63 kg
Moment przechylania: Moment ten jest obciążeniem grawitacyjnym pomnożonym przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli rzeczywisty moment obrotowy jest większy niż znamionowy moment obrotowy przechylający, napęd obrotu zostanie przewrócony.
Obciążenie promieniowe: obciążenie prostopadłe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym, jest również postrzegany jako moment zerwany.
Samohamowność: Tylko przy obciążeniu napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Uwaga: Aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami handlowymi.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
