| Nazwa marki: | HANGTUO |
| Numer modelu: | VE5 |
| MOQ: | 1 szt. |
| Cena: | 145~226 USD/PC |
| Czas dostawy: | 15~30 dni |

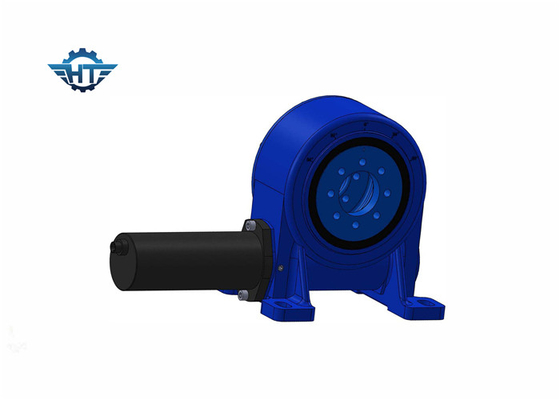

Przekładnia obrotowa z podwójnym ślimakiem obwiedniowym VE5 do poziomych jednoosiowych systemów śledzenia słońca
Opis produktu
Przekładnia obrotowa VE5 wykorzystuje geometrię ślimaka obwiedniowego (globoidalnego) do zapewnienia redukcji prędkości o wysokim przełożeniu z możliwością samohamowania w zwartej, zamkniętej obudowie. Zaprojektowana do ciągłego cyklicznego obciążenia instalacji solarnych HSAT (Horizontal Single-Axis Tracker), ta jednostka napędowa zapewnia precyzyjne pozycjonowanie azymutu, jednocześnie wytrzymując dynamiczne obciążenia wiatrem i obciążenia momentem grawitacyjnym inherentne dla konfiguracji wielorzędowych trackerów.
|
Cecha |
Korzyść |
|---|---|
|
Ciągły obrót o 360° |
Pełne śledzenie azymutu dla maksymalnego pozyskiwania energii słonecznej |
|
Konstrukcja ślimaka z podwójnym obwodzeniem |
Wyższa zdolność przenoszenia obciążeń i wyższy współczynnik kontaktu niż standardowe przekładnie ślimakowe |
|
Mechanizm samohamujący |
Eliminuje potrzebę zewnętrznych hamulców; utrzymuje pozycję podczas utraty zasilania |
|
Wstępnie nasmarowana, uszczelniona obudowa |
Fabrycznie napełniona wysokowydajnym smarem; ochrona IP przed kurzem i wilgociącią |
|
Elastyczne mocowanie silnika |
Akceptuje silniki hydrauliczne lub silniki elektryczne prądu stałego 12V/24V/48V z lewej lub prawej strony |
|
Wysoki moment przechylający |
Zoptymalizowana do montażu poziomego z doskonałym radzeniem sobie z obciążeniami momentowymi |
|
Regulacja zerowego luzu |
Brak konieczności regulacji w terenie podczas instalacji |
Parametry pracy przekładni obrotowej serii pionowej
|
Model |
Przełożenie |
Znamionowy moment wyjściowy |
Moment przechylający |
Obciążenie osiowe |
Obciążenie promieniowe |
Moment trzymający |
Sprawność |
Precyzja |
Samohamowność |
Waga |
|
N.m |
N.m |
kN |
kN |
N.m |
stopień |
Tak |
kg |
|||
|
3" |
31:1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
≤0.1 |
Tak |
13kg |
|
5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
≤0.1 |
Tak |
18kg |
|
7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
Tak |
28kg |
|
8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
Tak |
35kg |
|
9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
Tak |
51kg |
|
12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
Tak |
61kg |
|
14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
Tak |
78 kg |
|
17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
Tak |
105 kg |
|
21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
Tak |
185 kg |
|
25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
Tak |
244 kg |
Typ napędu: Przekładnia obrotowa z podwójnym ślimakiem obwiedniowym
Zakres obrotu: 360° ciągły
Kompatybilność silnika: silniki elektryczne 12VDC / 24VDC / 48VDC, silniki hydrauliczne, przekładnie planetarne
Zastosowanie: Poziome jednoosiowe trackery słoneczne
Instalacja: Plug-and-play ze zintegrowaną obudową i interfejsami montażowymi
Systemy poziomych jednoosiowych trackerów słonecznych (HSAT) na skalę przemysłową
Komercyjne i przemysłowe instalacje fotowoltaiczne
Rozproszone układy śledzenia słonecznego
Instalacje rolnicze i dwuprzeznaczeniowe
W przeciwieństwie do konwencjonalnych ślimaków cylindrycznych, konstrukcja z podwójnym obwodzeniem owija ślimak wokół koła zębatego, zwiększając powierzchnię styku nawet o 300%. Skutkuje to:
Wyższa zdolność przenoszenia momentu obrotowego
Lepsza odporność na obciążenia udarowe
Wydłużona żywotność przy ciągłym cyklicznym obciążeniu
Lepsza wydajność w trudnych warunkach zewnętrznych
