Szczegóły Produktu:
|
| Rodzaj: | Pionowy napęd obrotowy | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Aplikacja: | System ogrzewania słonecznego | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| Silnik: | Silnik 24 V prądu stałego | Funkcja: | Długie życie |
| Podkreślić: | Napęd obrotu przekładni ślimakowej silnika elektrycznego,kompaktowy napęd obrotu przekładni ślimakowej VE5,napęd obrotu systemu ogrzewania słonecznego |
||

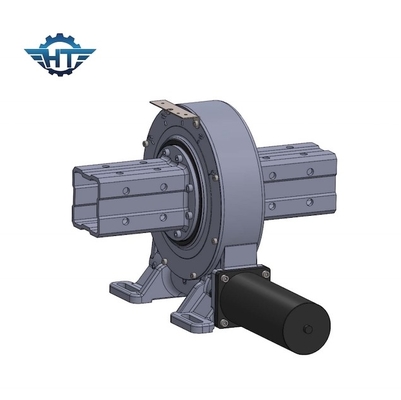

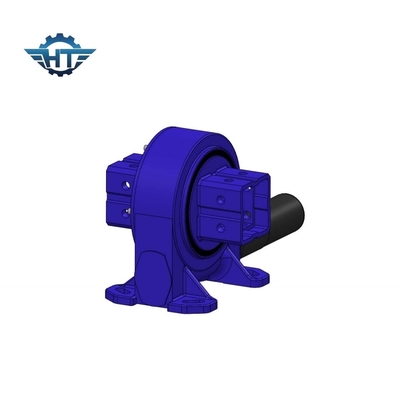

Kompaktowy napęd ślimakowy z przekładnią ślimakową VE5 z silnikiem elektrycznym do systemu ogrzewania słonecznego
Opis napędu przekładni ślimakowej
Technologia wytwarzania energii cieplnej wykorzystującej energię słoneczną skupia światło słoneczne na linii ogniskowej poprzez paraboliczne zwierciadło skupiające, a na linii ogniskowej zainstalowany jest kolektor.Aby pochłonąć energię promieniowania słonecznego po skupieniu.Po podgrzaniu płynu w rurze przepływa on przez wymiennik ciepła, aby ogrzać wodę, aby wytworzyć parę, która jest wytwarzana w cyklu zasilania parą.System wytwarzania energii cieplnej wykorzystujący energię słoneczną obejmuje głównie system gromadzenia ciepła, system magazynowania ciepła, system wymiany ciepła i system wytwarzania energii.System zbierania ciepła składa się głównie z rury zbierającej ciepło, powierzchni lustra zbierającego, konstrukcji nośnej i układu sterowania.Kluczową częścią konstrukcji nośnej są napędy obrotowe.
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1. Obróć od 0 ~ 180 °
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
9. Niskie koszty utrzymania
