Szczegóły Produktu:
|
| Rodzaj: | Zamknięta obudowa | Materiał: | 42CrMo, 50Mn |
|---|---|---|---|
| Sposób transportu: | Drogą morską, lotniczą, ekspresową | Wydajność: | 40% |
| Model: | Pojedyncza oś | Stosunek: | 78:1 |
| Stopień IP: | IP66 | Wniosek: | System śledzenia paneli słonecznych |
| Podkreślić: | Jednoosiowy napęd obrotowy CE,jednoosiowy napęd obrotowy 12 cali,zamknięty napęd obrotowy 12 cali |
||

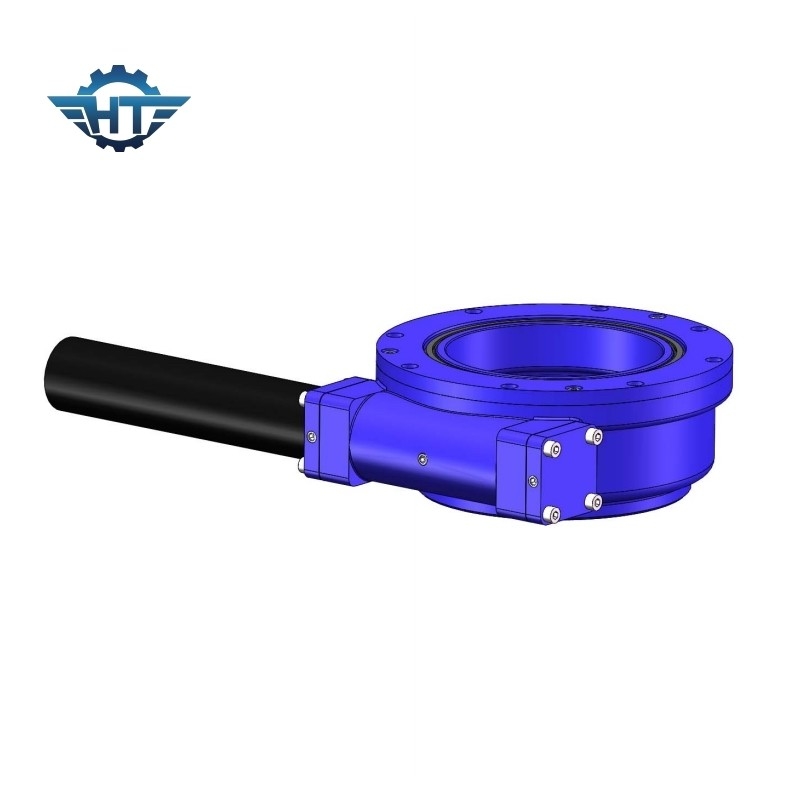

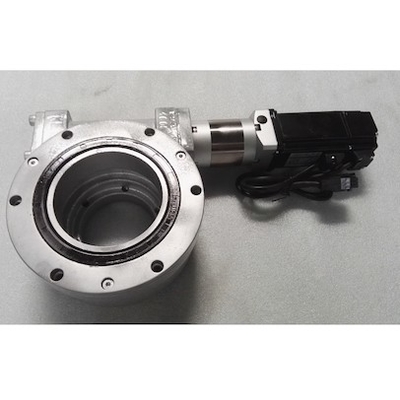

Przekładnie ślimakowe z pojedynczą osią CE, 12-calowy system śledzenia paneli słonecznych
Opis napędów ślimakowych z przekładnią ślimakową
Napęd obrotowy to nowy rodzaj produktów obrotowych, łatwy w montażu i oszczędzający więcej miejsca.Napęd obrotu składa się ze ślimaka, pierścienia obrotu, węża, silnika i tak dalej.Rdzeń jest łożyskiem obrotowym, więc napęd obrotowy może jednocześnie przenosić obciążenie osiowe, promieniowe i moment przechylający.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Aplikacje
System śledzenia pojedynczej osi
Śledzenie jednoosiowe jest łatwe do utworzenia struktury połączenia, z różnymi schematami rozmieszczenia, a schemat połączenia elektrycznego popychacza można również dodać, aby jeszcze bardziej obniżyć koszt struktury zasilania i systemu sterowania.
Dwuosiowy system śledzenia
W przypadku dwuosiowego systemu śledzenia trudno jest stworzyć schemat połączeń, a liczba komponentów będzie ograniczona.Ponadto, dzięki dwuosiowemu systemowi śledzenia, istnieją dwa niezależne siłowniki mocy.W porównaniu z jednoosiowym złożonym systemem sterowania.Stwarza to problem kłopotliwej konserwacji sprzętu.A inwestycja jest stosunkowo dużo wyższa niż pojedyncza oś
Kompleksowo porównaj cechy konserwacji strukturalnej poziomego śledzenia jednoosiowego, nachylonego śledzenia jednoosiowego i śledzenia dwuosiowego, a także szybkości wzrostu wytwarzania energii, w obszarach o szerokości geograficznej poniżej 30 stopni, odpowiednie jest użycie poziomy jednoosiowy system śledzenia lub pochylony jednoosiowy system śledzenia.Obszary o szerokości geograficznej powyżej 35 stopni są odpowiednie dla dwuosiowych systemów śledzenia.
