Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Gwarancja: | 10 lat |
|---|---|---|---|
| Wniosek: | Pochylona pojedyncza oś solarna | Obróć oś: | Pojedyncza oś |
| Usługa: | Projekt OEM | Opakowania: | Sklejka |
| Silnik: | Silnik elektryczny | Miejsce instalacji: | Dach i pole |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

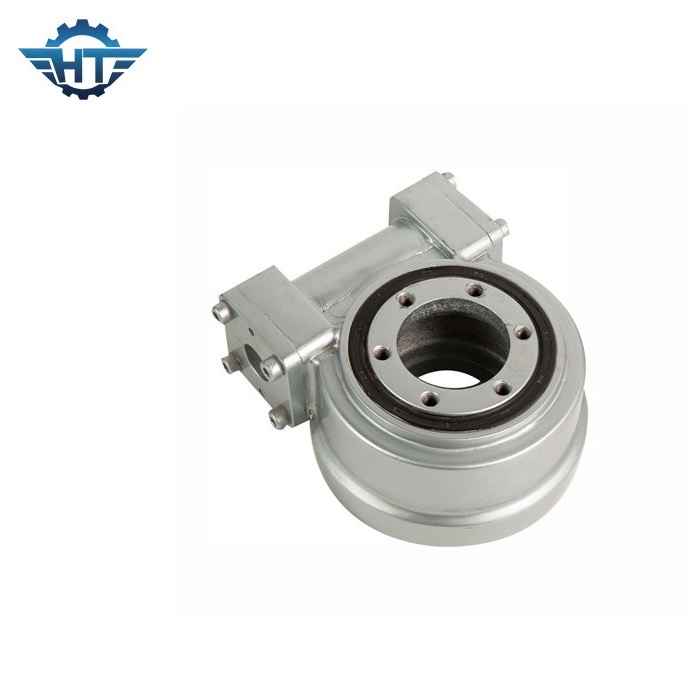

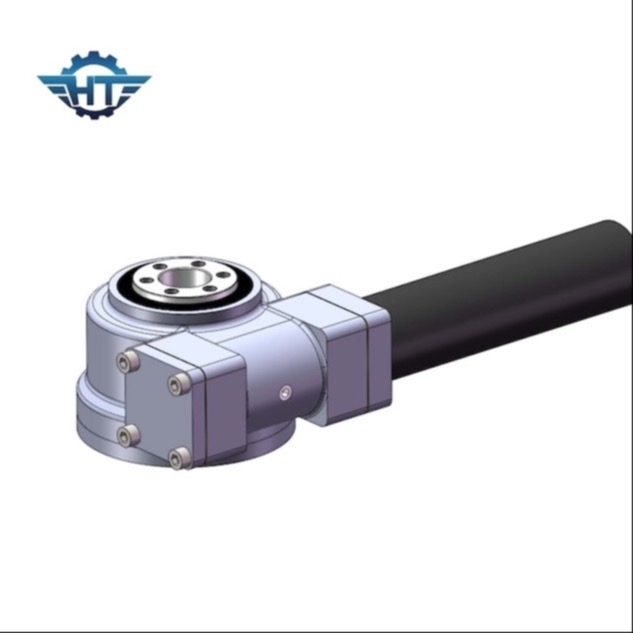

Przekładnia pozioma z napędem obrotowym do jednoosiowych pochylonych trackerów słonecznych
Opis skrzyni biegów z napędem obrotowym
Napęd obrotowy SE jest dobrym wyborem, gdy projekt jest w dzikich trudnych warunkach pracy i jest odporny na korozję.Został zaprojektowany z zakrzywionym kołem zębatym, zwiększy wyjściowy moment obrotowy dzięki płynnej pracy doskonałej ochrony przed burzami piaskowymi w terenie.Napęd obrotowy Hangtuo składa się głównie z łożyska obrotowego, przekładni ślimakowej, obudowy i silnika hydraulicznego lub elektrycznego.Korporacja z Hangtuo to bezpośredni kontakt z doświadczonymi specjalistami technicznymi, dobre doradztwo i satysfakcjonujące umowy.Modyfikacje dostosowane do wymagań klientów mogą być przeprowadzane szybko i niezawodnie.Bez względu na to, czy potrzebujesz innego adaptera pasującego do połączenia motoreduktora, długiego wału i alternatywnego procesu malowania lub kolorów.Dobra dokumentacja jak rysunki 3D, profesjonalne opracowanie i testowanie prototypu.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Napędy obrotowe mogą być szeroko stosowane w systemach śledzenia słońca, CPV, CSP, HCPV, turbinach wiatrowych i antenach satelitarnych.Produkty te zostały zaprojektowane z myślą o długiej żywotności, pracy w trudnych warunkach środowiskowych.
Nasze atuty
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji masowej, a także w rozwoju produktów zorientowanych na klienta.
Przewaga produktu
Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Ślimakowy napęd klepsydrowy oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylającym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Stabilna jakość
Skonfiguruj krytyczne punkty kontroli jakości, łącznie 9 pozycji w zakładzie.Tworzymy krytyczne punkty kontroli jakości, wykonujemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Stosujemy wysoką precyzję i kalibrację mierników pomiarowych.
Testowanie
Zaawansowane urządzenie pomiarowe
Pomiar należy skalibrować, sprawdzić i można używać tylko kwalifikowanego miernika.
