Szczegóły Produktu:
|
| Materiał: | QT | Gwarancja: | 5 lat |
|---|---|---|---|
| Usługa: | Projekt OEM | Obróć oś: | Dwie osie |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | srebrnoszary | Miejsce instalacji: | Dach i pole |
| Opakowania: | Sklejka | Wniosek: | Dwuosiowy system śledzenia słonecznego |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

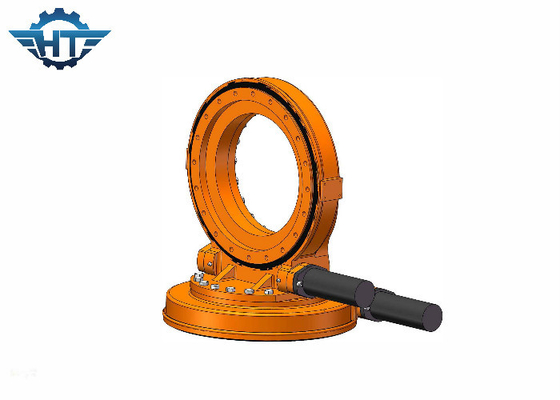

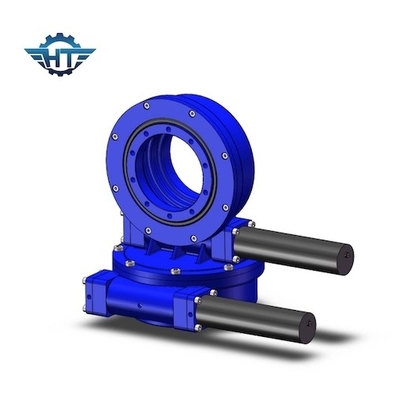

Przekładnia o długiej żywotności i wysokiej precyzji z napędem obrotowym do dwuosiowego systemu śledzenia energii słonecznej
Opis przekładni napędu obrotu SDE12
Moment trzymania: 40560 Nm
Obciążenie statyczne osiowe: 77 kN
Obciążenie statyczne promieniowe: 190 kN
Przełożenie: 78:1
Dokładność śledzenia: ≤ 0,1
Moment przechylający: 25000 Nm
Moment wyjściowy: 5800 Nm
Waga: 160 kg
Napęd obrotowy Hangtuo składa się głównie z łożyska obrotowego, przekładni ślimakowej, obudowy i silnika hydraulicznego lub elektrycznego.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Wniosek
Zamknięte napędy obrotowe obudowy są szeroko stosowane w różnych zastosowaniach inżynieryjnych, takich jak transportery ciężkich ładowarek, dźwig samojezdny portowy, podnoszenie statków, wózki pazurowe, dźwig do podnoszenia kontenerów i ruchome suwnice bramowe, maszyna górnicza, koparka, maszyna do betonu, maszyna papiernicza, jak jak również system wytwarzania energii wiatrowej wykorzystujemy również nasz napęd obrotowy.
Gdy napęd obrotowy jest używany w branży energii słonecznej, użytkownicy muszą wybrać idealny napęd zgodnie z rzeczywistą powierzchnią paneli słonecznych.
Ogólnie rzecz biorąc, 3-calowy napęd obrotowy nadaje się do systemu zasilania energią słoneczną z panelem słonecznym 3-5 , 7 cali dla panelu słonecznego 10-17 , 9 cali dla 18-30 ㎡, 12 cali dla 31-45 i 14 cali dla 46-60㎡.
