Szczegóły Produktu:
|
| Model: | 7 cali | Przełożenie: | 51:1 |
|---|---|---|---|
| Aplikacja: | antena satelitarna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | silnik hydrauliczny / silnik serwo | Instalacja: | Pionowy |
| Kolor: | zgodnie z prośbą | Reakcja: | mniej niż 0,1 stopnia |
| Podkreślić: | worm gear slewing ring,worm gear motor |
||

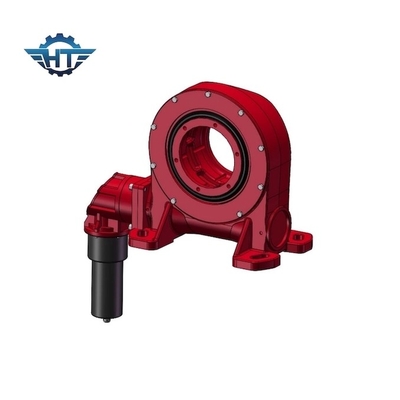

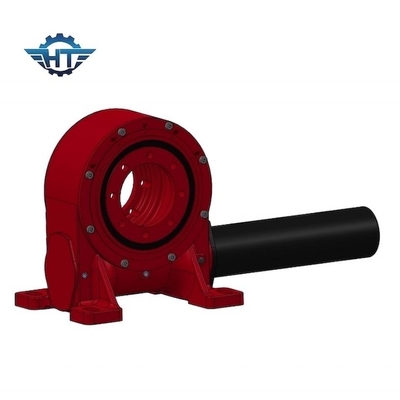

Wielkoformatowa przekładnia ślimakowa z napędem ślimakowym do anteny satelitarnej o wysokiej dokładności
Opis napędu obrotu przekładni ślimakowej
Napęd obrotowy przekładni ślimakowej SE14 do anteny satelitarnej
Opis produktu
Napęd obrotu: SE14
Wymiary: 900*620*140mm
Waga: 62 kg
Termin płatności: FOB Szanghaj
Czas dostawy: 10-15 dni
Materiał: 50Mn, 42CrMo
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Aplikacja
Nasz napęd obrotowy SE14 jest zasilany technologią ślimaka klepsydrowego, która zapewnia maksymalny moment obrotowy przekładni i płynne obroty.Typowe zastosowania napędów obrotowych obejmują przemysł słoneczny, dźwigi samochodowe, podnośniki osobowe i sprzęt komunalny, osprzęt hydrauliczny, wyposażenie narzędzi olejowych, dźwigi morskie, ładowarki opon, koparki i podnośniki samochodowe, ale napędy obrotowe są używane w wielu innych zastosowaniach wymagających utrzymywania ładunku i zdolność rotacji.Oferujemy różne modele napędów obrotowych o różnej nośności momentu.Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydrowy.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.
Napęd obrotu może być z przekładnią ślimakową, przekładnią czołową, przekładnią stożkową.A także dla wewnętrznego wieńca obrotowego, może to być jednorzędowy wieniec kulowy, a także może być dwurzędowym wieńcem obrotowym kulowym.Ten z podwójnym rzędem może znieść znacznie większy ładunek.Można go wybrać w zależności od aplikacji.
