Szczegóły Produktu:
|
| Model: | Seria VE | Przełożenie: | 31:1~150:1 |
|---|---|---|---|
| Aplikacja: | Energia słoneczna odnawialna | Miejsce pochodzenia: | Changzhou, Chiny |
| Silnik: | Silnik elektryczny/silnik hydrauliczny/serwomotor | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Konserwacja: | Bezpłatny |
| Kolor: | zgodnie z prośbą | Reakcja: | mniej niż 0,1 stopnia |
| Podkreślić: | worm gear slewing ring,worm gear motor |
||

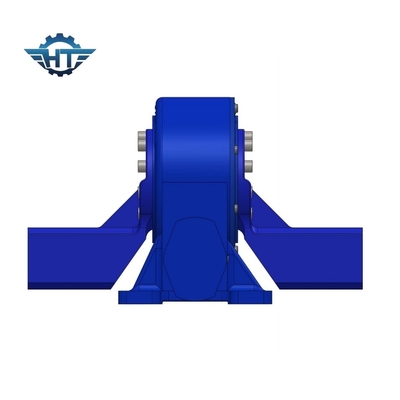

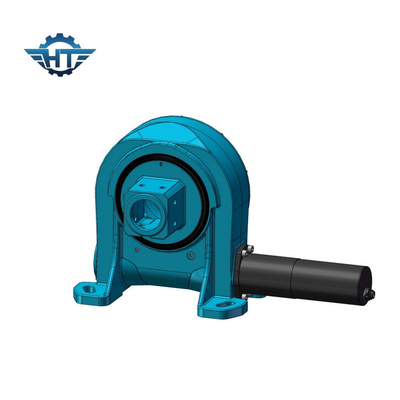

Napęd ślimakowy z pojedynczą osią montowany w pionie dla energii odnawialnej słonecznej
Napęd obrotu przekładni ślimakowejOpis
Nasze napędy obrotowe są dostępne w różnych rozmiarach modeli od 1 cala do 25 cali, zakresy wydajności od 0,3 do 21 kNm.Posiadamy również napędy obrotowe o różnym luzie.Napędy doskonale nadają się do zastosowań, które wymagają zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Mogą być również wykonane z podwójną osią obrotu (jednocześnie obracające się osie) lub z podwójnymi napędami na tej samej osi (dwa gwinty ślimakowe napędzające to samo koło koronowe w jednej osi) i mogą być montowane pionowo, poziomo lub Zarówno.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Reduktor napędu obrotowego może być stosowany w sytuacjach wymagających pełnego obrotu i wymagań niskiej prędkości.W przypadku konieczności uzyskania większego przeniesienia momentu obrotowego, większej precyzji przenoszenia ruchu lub wybrania mechanizmu o zwartej budowie korpusu i wyższych wymaganiach integracyjnych, dobrym rozwiązaniem jest napęd obrotowy.
