Szczegóły Produktu:
|
| Struktura: | robak i ślimacznica | Materiał: | 42CrMo, QT |
|---|---|---|---|
| Gwarancja: | 5 lat | Wniosek: | Skoncentrowana wieża słoneczna |
| Rozmiar: | Dostosowane | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Dostosowane |
| Silnik: | Silnik krokowy | montowanie: | Montaż dwuosiowy |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

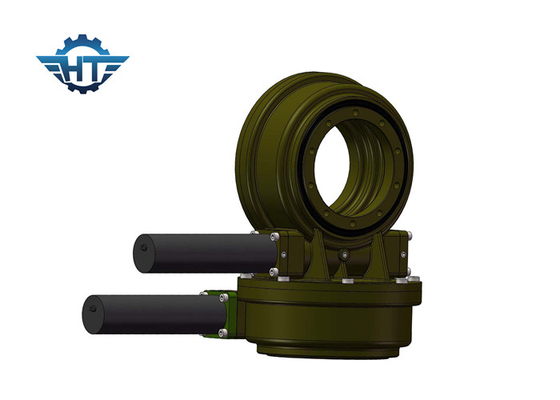

Dwuosiowa przekładnia ślimakowa z przekładnią ślimakową IP66 do skoncentrowanej wieży słonecznej
Opis napędu obrotu dwuosiowego przekładni ślimakowej
Napęd obrotowy Hangtuo składa się z obudowy, łożyska obrotowego, uszczelnienia, ślimaka osłaniającego z gotowymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Uwaga: powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymrysunki sprzedażowe.
Aplikacje
Dwuosiowy napęd obrotu może być zastosowany w skoncentrowanej elektrowni słonecznej-wieży.Wieża CSP przyjmuje strukturę podwójnego zbiornika, a binarny azotan służy jako czynnik pochłaniający ciepło i magazynujący ciepło.Energia słoneczna zebrana przez wielkoskalowe pole heliostatu jest wykorzystywana do przechowywania stopionej soli, a następnie stopiona sól jest wymieniana z wodą zgodnie z instrukcją wysyłkową sieci energetycznej.Wygenerowana para o wysokiej temperaturze i ciśnieniu napędza turbozespół, aby generować ciągłą, stabilną i planowaną moc wyjściową.
