Szczegóły Produktu:
|
| Model: | VE5 | Przełożenie: | 37:1 |
|---|---|---|---|
| Wniosek: | Lokalizatory słoneczne | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silnik z przekładnią planetarną | Certyfikaty: | ISO9001, CE |
| Instalacja: | Wertykalny horyzontalny | Konserwacja: | Bezpłatny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | 0,15 stopnia |
| Podkreślić: | Pionowy napęd obrotowy silnika o niskiej prędkości,napęd obrotowy silnika ISO9001,elektryczny napęd obrotu ISO9001 |
||

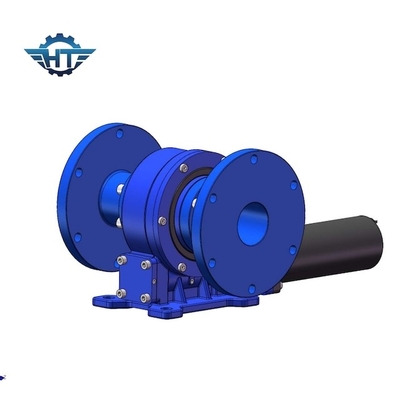

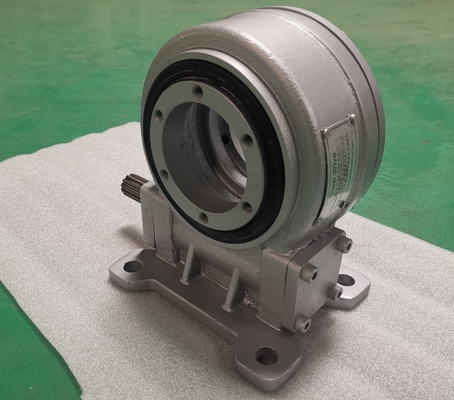

Pionowy napęd obrotowy o niskiej prędkości, IP66 5 cali dla małego systemu montażu naziemnego
Opis napędu obrotowego o niskiej prędkości
Reduktor obrotowy może wytrzymać dużą siłę osiową, siłę promieniową i moment wywracający, a także może napędzać stół obrotowy lub wspornik, aby obracał się w poziomie i pod kątem nachylenia.Zastosowanie przekładni ślimakowej do osiągnięcia opóźnienia.Napędzany silnikiem ślimak wprawia w ruch zewnętrzny pierścień łożyska wieńcowego, zewnętrzny pierścień przekazuje moment obrotowy przez kołnierz, a wewnętrzny pierścień łożyska wieńcowego jest zamocowany w podstawie.Jest on stosowany w projektowaniu konstrukcyjnym wsporników do śledzenia słońca, napędzając system wytwarzania energii w celu śledzenia wydajności wytwarzania energii słonecznej, oraz maszyny budowlane napędzające dwa stosunkowo obracające się obiekty, aby obracały się o 360 stopni w dowolnym momencie.
| Model | VE5 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HT | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 600 Nm |
| Moment obrotowy przechylania | 5K Nm | Moment trzymania | 9,2 tys. Nm |
| Statyczna ocena osiowa | 16 KN | Statyczna ocena promieniowa | 27 KN |
| Dynamiczna ocena osiowa | 8 KN | Dynamiczna ocena promieniowa | 14 KN |
| Przełożenie | 37:1 | Efektywność | 40% |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
System śledzenia słonecznego
Jako czysta i odnawialna energia, energia słoneczna jest coraz częściej wykorzystywana, zwłaszcza technologia śledzenia fotowoltaicznego wytwarzania energii jest nową technologią wykorzystania energii słonecznej, następującą po konwencjonalnej technologii wytwarzania energii fotowoltaicznej.
System śledzenia słońca może w jak największym stopniu utrzymywać panele fotowoltaiczne w stronę słońca, zwiększać wytwarzanie energii przez słoneczne moduły fotowoltaiczne, skutecznie obniżać koszty inwestycyjne systemu wytwarzania energii fotowoltaicznej i poprawiać stopień wykorzystania modułów fotowoltaicznych.Struktura transmisyjna używana do łączenia urządzeń energetycznych i panelu fotowoltaicznego w tradycyjnym systemie fotowoltaicznym ma wady złożonej konstrukcji i wysokich kosztów.
