Szczegóły Produktu:
|
| Rodzaj: | Obrotowy napęd | Materiał: | QT |
|---|---|---|---|
| Aplikacja: | System energii słonecznej | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| silnik: | 24V | Funkcja: | Długie życie |
| Podkreślić: | Koperta Worm Solar Tracking Slew Drive,3-calowa przekładnia ślimakowa z napędem ślimakowym,samozamykający się Worm Solar Slew Drive |
||

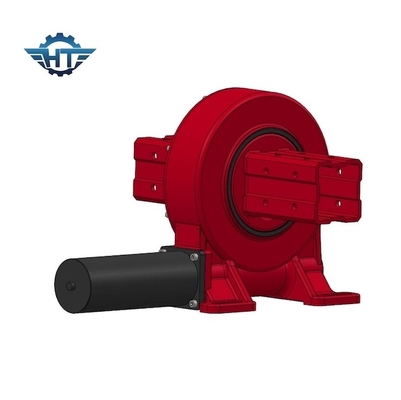

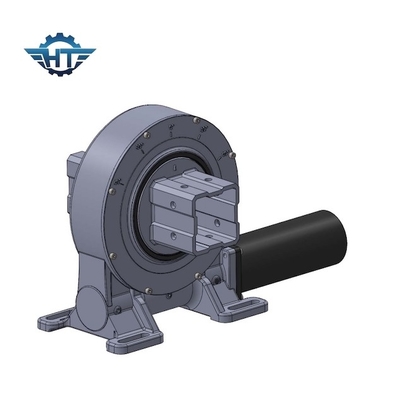

Przekładnia ślimakowa z napędem ślimakowym z przekładnią planetarną 12VDC do systemu śledzenia słonecznego
Opis skrzyni biegów z napędem obrotowym
System wytwarzania energii cieplnej słonecznej typu koryta nazywa się systemem wytwarzania energii słonecznej z parabolicznym lustrzanym odbiciem.Paraboliczne kolektory koncentracyjne typu korytowego są ustawione szeregowo i równolegle, podgrzewając czynnik roboczy, wytwarzając parę o wysokiej temperaturze i napędzając zespół turbiny parowej do wytwarzania energii elektrycznej.
Wytwarzanie energii słonecznej wykorzystujące energię słoneczną wykorzystuje paraboliczne lustra koryt słonecznych do wytwarzania energii słonecznej.Jest to wielokanałowy paraboliczny kolektor koncentracyjny, ułożony szeregowo i równolegle, dzięki czemu może gromadzić ciepło o wyższej temperaturze, podgrzewać płyn roboczy w celu wytworzenia pary i napędzać generator turbiny parowej w celu wytwarzania energii elektrycznej.Wytwarzanie energii słonecznej w korycie składa się głównie z czterech części: pola lustrzanego, układu wymiany ciepła, urządzenia do magazynowania ciepła i urządzenia do wytwarzania energii z turbiną parową.
Napędy obrotowe są potrzebne, aby lustro cały czas podążało w kierunku słońca, aby gromadzić ciepło.
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Cechy
1. Obróć od 0~180°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar wypełniony przed fabryką
4. Prosta instalacja
5. Niskie koszty utrzymania
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
