Szczegóły Produktu:
|
| Model: | VE9 | Przełożenie: | 61:1 |
|---|---|---|---|
| Aplikacja: | Energia słoneczna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Motoreduktor planetarny 24 VDC | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Konserwacja: | Bezpłatny |
| Kolor: | Wymagany | Reakcja: | mniej niż 0,1 stopnia |
| Podkreślić: | worm drive gearbox,worm gear motor |
||

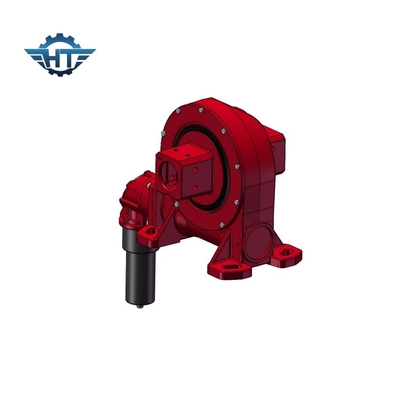

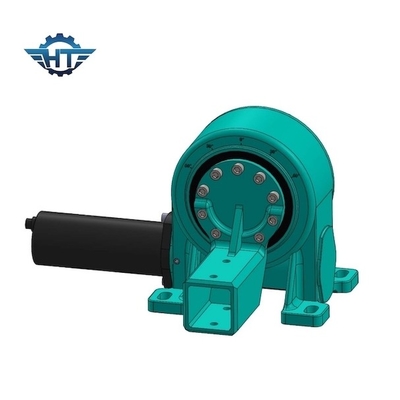

Zamknięty pierścień obrotowy VE9 Slew Drive do jednoosiowego systemu śledzenia słonecznego
Przekładnia napędu obrotu VE9 Opis
1. Użyj szkieletowej uszczelki olejowej, aby skutecznie uniknąć wycieku oleju;
2. Zaprojektowany wymiar montażowy może pasować do wielu zastosowań.
3. Łatwa konserwacja
4. Zastosuj strukturę przekładni ślimakowej, która ma silną przyczepność i moment napędowy;
5. Twarde zatrzymanie w przypadku nieprawidłowego działania systemu kontroli oprogramowania
Parametry napędów obrotowych VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
Aplikacje
Napędy ślimakowe sprawdziły się w wielu maszynach i urządzeniach, w różnych zastosowaniach i różnych warunkach eksploatacyjnych, takich jak: platformy budowlano-montażowe, umieszczanie kokpitów w maszynach leśnych, urządzenia przeładunkowe, pozycjonowanie systemów solarnych, sterowanie nadbudówkami i aplikacje operacyjne maszyny budowlane, dźwigi przemysłowe i tak dalej.
