Szczegóły Produktu:
|
| Model: | 5 cali | Przełożenie: | 37:1 |
|---|---|---|---|
| Aplikacja: | Ukośny system śledzenia słonecznego | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silniki elektryczne | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Konserwacja: | Bezpłatny |
| Kolor: | zgodnie z prośbą | Reakcja: | ＜0,1° |
| Podkreślić: | worm drive gearbox,worm gear motor |
||

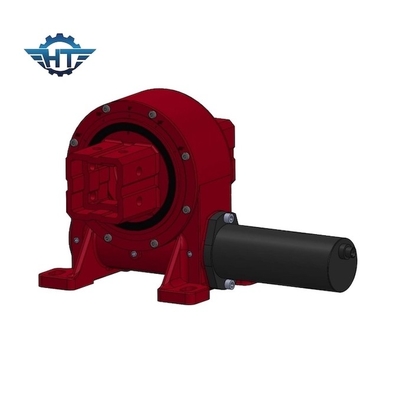

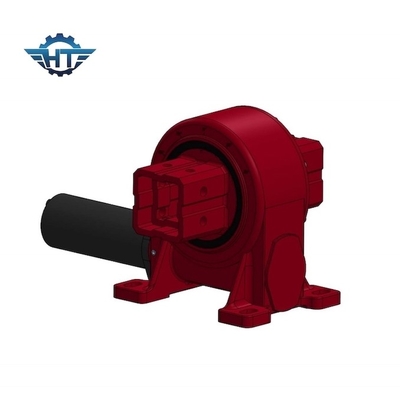

Poziomo zamontowana mała przekładnia ślimakowa do pochylonego i ukośnego systemu śledzenia słonecznego
Opis małej przekładni ślimakowej
Co to jest napęd obrotowy?
Napęd obrotu (lub w skrócie napęd obrotu) to kompletny, gotowy do zainstalowania system, który składa się z kulowego lub wałkowego pierścienia obrotowego (łożyska), ślimaka i całkowicie zamkniętej obudowy.Można go dostosować za pomocą hydraulicznych lub elektrycznych przekładni planetarnych z możliwością wyboru stopnia IP w zależności od różnych zastosowań i wymagań klientów.
Posiada cechy ochrony antykorozyjnej, dużego obciążenia i wysokiej precyzji.
Obracanie przekładni ślimakowej jest szeroko stosowane w stosunkowo obrotowych częściach maszyn i polu energii słonecznej, takich jak system śledzenia słonecznego, obrotowe podwozie maszyn roboczych, dźwig samochodowy, wiertarka do skał, wiertarka, maszyna do chwytania drewna, maszyna do formowania kodu.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Kluczowe cechy
1. Nieograniczony kąt obrotu i zasięg
2. Zapewnij najbardziej wydajną transmisję dużej mocy i momentu obrotowego
3. Całkowicie zamknięta i uszczelniona obudowa wytrzymuje trudne warunki i zwiększa bezpieczeństwo
