Szczegóły Produktu:
|
| Model: | pionowe 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Aplikacja: | System śledzenia słonecznego | Miejsce pochodzenia: | Changzhou, Chiny |
| Silnik: | 24VDC | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Konserwacja: | 1 rok |
| Kolor: | zgodnie z prośbą | ||
| Podkreślić: | worm gear slewing ring,worm gear motor |
||

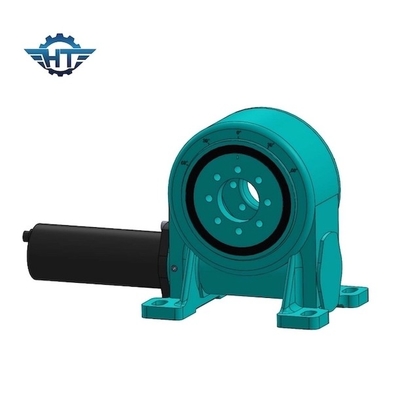

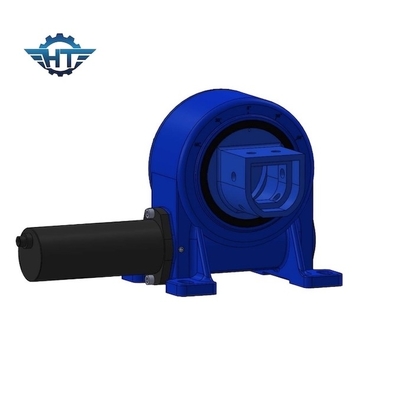

Zamknięta obudowa Napęd ślimakowy z przekładnią ślimakową IP66 z silnikami 24 V DC do systemu śledzenia słonecznego
Opis napędu przekładni ślimakowej
Napęd obrotowy z przekładnią ślimakową to nowa seria produktów obrotowych, określanych również jako reduktor obrotu.Składa się ze ślimaka, przekładni, obudowy, adaptera silnika, zaślepki i innych elementów.Dzięki zastosowaniu ślimaka opasującego jako głównego elementu, napędy obrotowe mają jednocześnie dużą siłę osiową, siłę promieniową i moment przechylający, a także lepszy luz.W porównaniu z normalnym napędem obrotowym, napęd obrotowy z przekładnią ślimakową ma zalety lepszej wydajności ochronnej, doskonałego momentu obrotowego przekładni, lepszej odporności na uderzenia i długiej żywotności.
Obracanie przekładni ślimakowej jest szeroko stosowane w stosunkowo obrotowych częściach maszyn i polu energii słonecznej, takich jak system śledzenia słonecznego, obrotowe podwozie maszyn roboczych, dźwig samochodowy, wiertarka do skał, wiertarka, maszyna do chwytania drewna, maszyna do formowania kodu.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
1. Zaprojektowany z myślą o długiej żywotności i odpowiedni do pracy w trudnych warunkach środowiskowych.
2. Zaadoptuj robaka kopertowego
3. Dostępne różne rozmiary, w tym niestandardowe.
4. Łatwa instalacja i gwarancja na produkt.
5. Wsparcie techniczne przez całe życie!
