Szczegóły Produktu:
|
| Model: | 7 cali | Przełożenie: | 57:1 |
|---|---|---|---|
| Aplikacja: | System śledzenia słońca | Kierowca: | Silnik 220VAC/380VAC/24VDC |
| Gwarancja: | 5~10 lat | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Robak: | Robak kopertowy |
| Podkreślić: | worm drive gearbox,worm gear slewing ring |
||

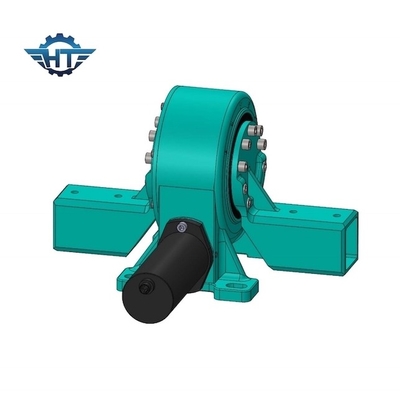

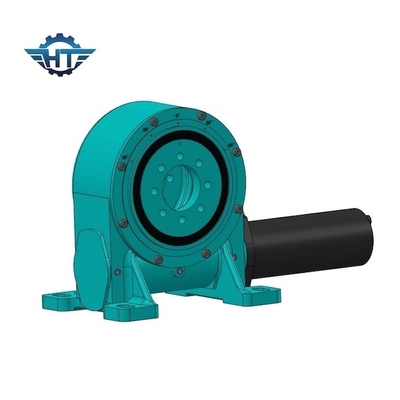

Jednoosiowy napęd obrotowy o wysokim momencie obrotowym z silnikiem elektrycznym do systemu śledzenia słońca
Opis napędu obrotu jednoosiowego
Zamknięte napędy obrotowe SE są obecnie najpopularniejszym typem na rynku, który może pomóc w przenoszeniu mocy w maszynach, takich jak turbiny wiatrowe, sprzęt wojskowy, koparki, a także w czystej energii, takiej jak trackery słoneczne, skoordynowane elektrownie słoneczne. mają również zastosowanie w innych dziedzinach, takich jak sprzęt medyczny, leśnictwo, gospodarka odpadami i pozycjonery przemysłowe.Obudowa w pełni osłania wszystkie elementy napędu, takie jak podwójnie otulona przekładnia ślimakowa, przekładnia planetarna i łożysko stołu obrotowego, dzięki czemu mają całkowitą ochronę przed żywiołami.Zamknięty napęd jest również korzystny, jeśli montujesz go wewnątrz, aby nie widzieć części w ruchu, aby uniknąć obrażeń pracowników na budowie.
Napędy obrotowe SE są idealne do prac, które wymagają zarówno utrzymania ładunku, jak i momentu obrotowego z tej samej przekładni.Całkowicie zabudowany jest wyposażony w opatentowaną technologię ślimaka klepsydrowego firmy Hangtuo lub w razie potrzeby napędy stożkowe i podwójnie otulające przekładnie ślimakowe, aby zapewnić maksymalne utrzymywanie ładunku i wydajność.Każdy rozmiar jest rygorystycznie testowany pod kątem niezawodnego działania Typy wahają się od 1 cala do 25 cali, wytwarzając moment trzymający od 1,8 kNm do 89 kNm, od 0,3 Nm do 21 kNm wyjściowego momentu obrotowego, od 1 kNm do 346 kNm nośności na moment wywracający oraz przełożenia przekładni od 31:1 do 150:1.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Instalacja
Instalacja pionowa
Zaleca się montowanie napędów obrotowych zgodnie z rysunkiem do góry w zastosowaniach solarnych dla lepszej ochrony.
W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
Instalacja pozioma
Zaleca się montowanie napędów obrotowych do góry nogami na osi azymutu w zastosowaniach solarnych, aby zapewnić lepszą ochronę i dodać ochronę osi elewacji.
W przypadku innych zastosowań kierunki montażu powinny opierać się na ocenie poziomu ochrony i powinny być lepsze dla lepszej ochrony.
