Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE5 |
|---|---|---|---|
| Przełożenie: | 37:1 | Znamionowy wyjściowy moment obrotowy: | 800 Nm |
| Moment trzymania: | 6000 Nm | Moment przechylania: | 9200 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

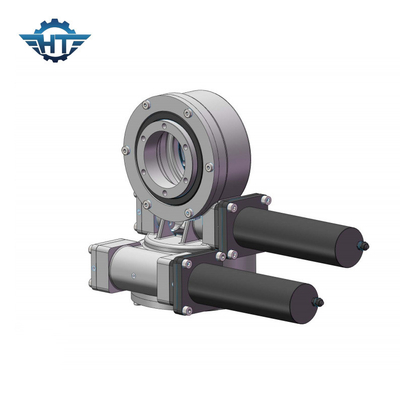

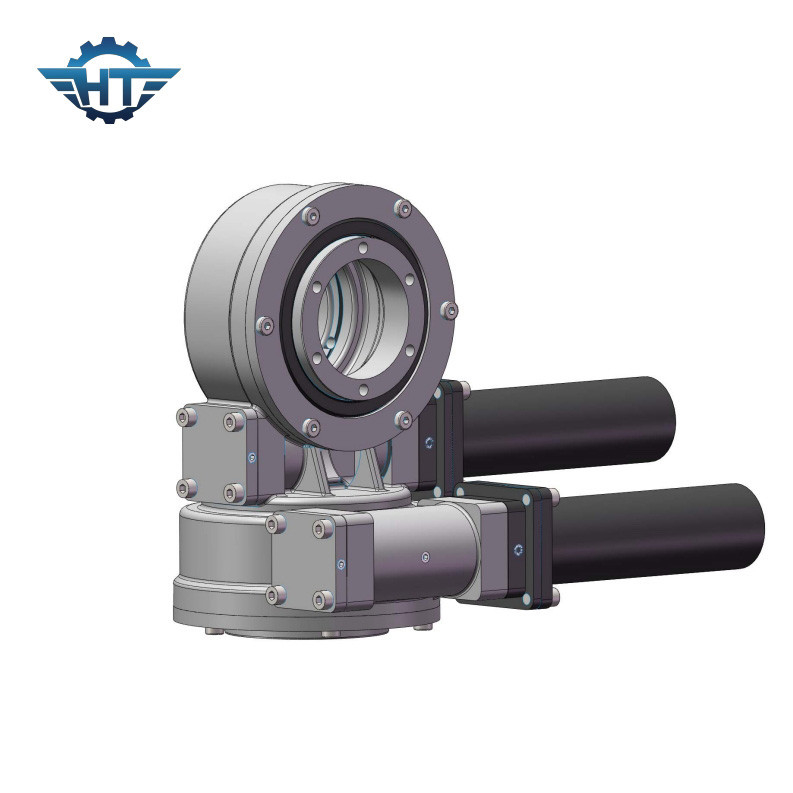

SDE5 Self Lock Dual Axis Slew Drive Gearbox z elektrycznym napędem Solar Trackers
Opis przekładni dwuosiowej z napędem obrotowym
Osiągi napędów obrotowych wahają się od 6kNm do 220kNm momentu trzymającego, 200Nm do 63kNm wyjściowego momentu obrotowego, 500Nm do 271kNm nośności na moment wywracający, a przełożenia przekładni od 30:1 do 156600:1.Montaż można wykonać poziomo, pionowo lub w kombinacji wielu osi.Zaleca się, aby napędy obrotowe serii VE montowały napędy obrotowe zgodnie z załączonym rysunkiem od góry w zastosowaniach solarnych dla lepszej ochrony.Zaleca się, aby napędy obrotowe serii SE były montowane do góry nogami na osi azymutu w zastosowaniach słonecznych w celu lepszej ochrony i dodania ochrony osi elewacji.Napędy obrotowe serii SDE są montowane w dwóch kierunkach.
Parametry wydajności napędu obrotu modelu SDE
|
Parametry wydajności modelu SDE |
||||||||||||
|
Model |
Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Stosunek |
Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący |
waga (kg) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
34kg |
|
7" |
2000 |
7,5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
56 kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
705kg |
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
