Szczegóły Produktu:
|
| Model: | SE14 | Przełożenie: | 85:1 |
|---|---|---|---|
| Efektywność: | 40% | Kolor: | RAL 9006 lub na żądanie |
| Aplikacja: | Jednoosiowe i dwuosiowe lokalizatory słoneczne | Kierowca: | Silnik |
| Gwarancja: | 5~10 lat | Funkcja: | Długie życie |
| Podkreślić: | Wysoka dokładność Solar Trackers Slew Drive,SE14 Solar Trackers Slew Drive,680 kN Solar Slew Drive |
||

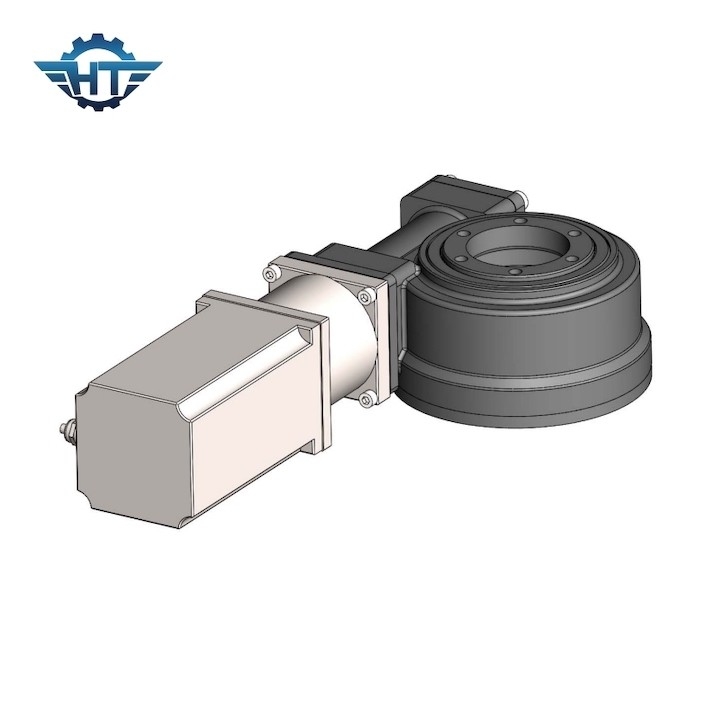

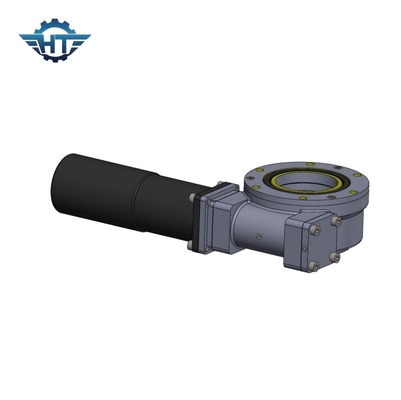

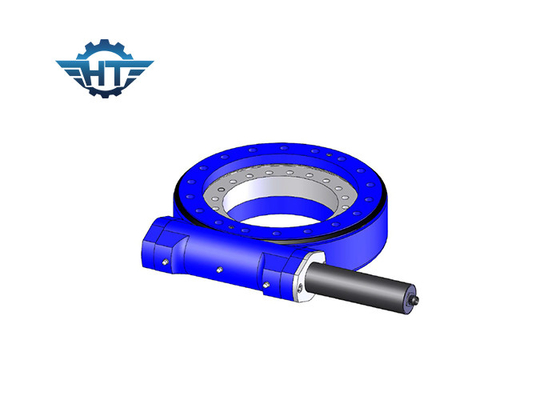

Przełożenie przekładni SE14 85/1 Napęd obrotowy o wysokiej dokładności dla jednoosiowych i dwuosiowych trackerów słonecznych
Opis napędu obrotu o wysokiej dokładności
Napęd ślimaka obrotowego składa się z przekładni ślimakowej, wału ślimakowego, obudowy, łożyska, silnika i tak dalej.Silnik napędza wał ślimakowy, ślimak i obwiednia ślimaka i przekładnia są włączone, aby zwiększyć moment obrotowy, stabilny i niezawodny.Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, promieniowe i moment przechylający.Obrotnica lub rama obracają się w azymucie i elewacji napędzane napędem obrotowym.
Tabela wydajności SE14
|
Model |
poziomy napęd ślimakowy 14 cali |
|
Stosunek |
85:1 |
|
Stopień IP |
IP66 |
|
Znamionowy wyjściowy moment obrotowy |
44 kNm |
|
Moment przechylania |
135 kNm |
|
Obciążenie osiowe |
680 kN |
|
Obciążenie promieniowe |
230 kN |
|
Moment trzymania |
68 kNm |
|
Efektywność |
40% |
|
Precyzja |
≤0,1 ° |
|
Samoblokujący |
TAk |
|
Waga |
62 kg |
|
Temperatura pracy |
-30～+120℃ |
Parametry wydajności modelu VE
|
Parametry wydajności modelu VE |
||||||||||||
|
Model |
Znamionowy moment obrotowy (Nm) |
Moment trzymania (kN.m) |
Moment przechylania (kN.m) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Stosunek |
Efektywność |
Precyzja (Stopień) |
IP |
Tep pracy (℃) |
Samoblokujący |
waga (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
251 kg |
Aplikacja
Typowe zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki samochodowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędzi olejowych, koparki do opon, koparki i podnośniki samochodowe.
Istnieje ponad 10 różnych rozmiarów, począwszy od rozmiaru 3 'do 25 cali, wśród nich są 5 ", 7", 9 "12", 14 ", 17", 19 "i 21". Oba są szeroko stosowane w systemach śledzenia energii słonecznej (PV, CPV, HCPV i heliostat) oraz zwykłych pojazdach, takich jak podnośniki, dźwigi samochodowe, a także pojazdy modułowe.
