Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Efektywność: | 40% |
| Kolor: | RAL 9006 lub na żądanie | Aplikacja: | Jednoosiowe lokalizatory słoneczne |
| Miejsce pochodzenia: | Changzhou, Chiny | Koder: | TAk |
| Podkreślić: | Solar Trackers Napęd ślimakowy z przekładnią ślimakową,napęd ślimakowy z przekładnią planetarną,napęd ślimakowy z przekładnią ślimakową 42CrMo |
||

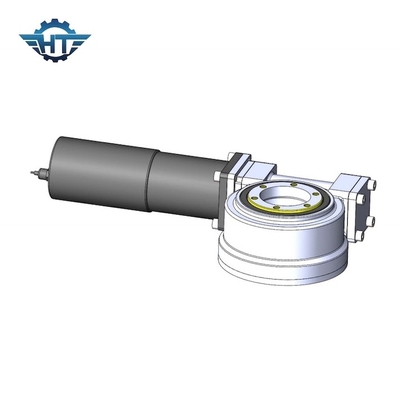

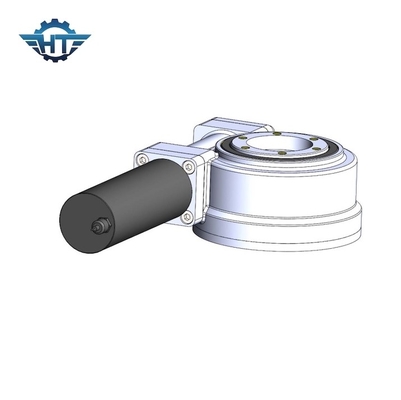

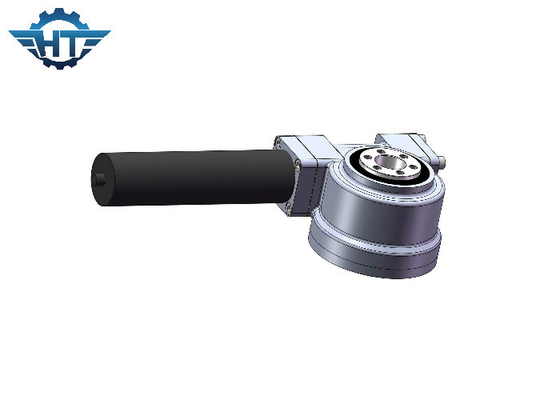

SE1 Mały napęd ślimakowy z przekładnią ślimakową z przekładnią planetarną do jednoosiowych trackerów słonecznych
Opis małego napędu ślimakowego
W przypadku napędu obrotowego dostępnych jest 11 różnych rozmiarów od 1 "do 25" z ponad 60 modelami, aby spełnić wymagania zarówno regularnego, jak i precyzyjnego śledzenia w polach śledzenia PV, CPV i energii słonecznej.Hangtuo wdrożyło ścisły system kontroli jakości, tymczasem przeszliśmy certyfikację systemu jakości ISO9001-2008.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Wybór silnika
Elementy opcjonalne: szczotkowane silniki prądu stałego (12 V / 24 V / 48 V) z czujnikami Halla lub bez nich, bezszczotkowe motoreduktory prądu stałego, silnik prądu przemiennego (220 V / 380 V), enkoder.
Instalacja
Napędy obrotowe SE1 mogą być instalowane zarówno w pionie, jak iw poziomie.
Zaleca się montowanie napędów obrotowych poziomo do góry w zastosowaniach słonecznych lub maszynowych dla lepszej ochrony.W razie potrzeby można go również zamontować pionowo, ale potrzebne są dodatkowe wsporniki.
