Szczegóły Produktu:
|
| Model: | SDE7 | Aplikacja: | Dwuosiowe trackery słoneczne |
|---|---|---|---|
| Moc wejściowa: | AC/DC | Nazwa produktu: | Pionowy napęd obrotowy |
| Klasa ochrony: | IP67 | Zakres prędkości: | Od niskiego do wysokiego |
| Zakres temperatury: | -40℃ do +120℃ | Zakres napięcia: | 12V do 24V |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

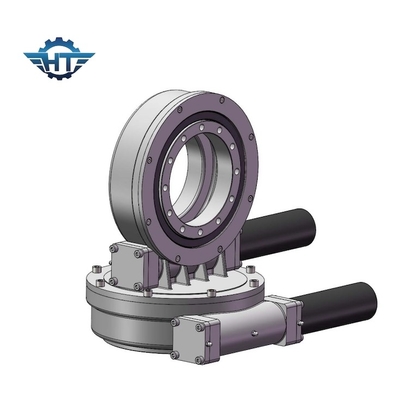

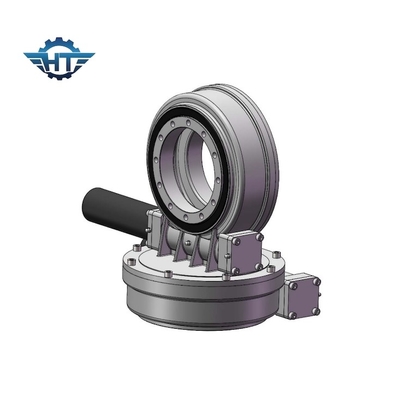

IP 66 Struktura ślimaka i przekładni Przekładnia z napędem obrotowym SDE7 z Nema 23 dla dwuosiowych trackerów słonecznych
Opis napędu ślimakowego i przekładniowego
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy obrotowe są wytwarzane przez wytwarzanie kół zębatych, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych i składanie ich w gotową przekładnię.
Napęd obrotowy jest szeroko stosowany w modułowych przyczepach, dźwigach, urządzeniach do chwytania drewna, platformach roboczych, systemach solartracking, systemach energii wiatrowej itp.
napęd obrotowy jest odpowiedni dla obszarów o dużych szerokościach geograficznych, a wydajność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawi wydajność systemu wytwarzania energii słonecznej.
W przypadku poziomego jednoosiowego systemu śledzenia słonecznego główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko w obszarach o niskich szerokościach geograficznych.
Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Napęd obrotowy jest szeroko stosowany w systemach śledzenia energii słonecznej.
System śledzenia słonecznego jest podzielony na poziomy jednoosiowy system śledzenia słonecznego, nachylony jednoosiowy tracker i dwuosiowy system śledzenia słonecznego.
Napędy obrotowe stosowane w systemach śledzenia energii słonecznej są głównie jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).A najczęściej używanymi modelami są SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parametry wydajności napędu obrotowego modelu SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Niezawodność
Nasze dwuosiowe napędy obrotowe SDE mają zapewnioną 30-letnią żywotność w terenie dzięki precyzyjnemu pozycjonowaniu 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce zgodnie z normami określonymi przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność.
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych, aby uniknąć nie tylko braku wydajności lub nadwyżki wydajności, odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:
1. wniosek
2. wymagany wyjściowy moment obrotowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i wsporniki montażowe na naszym napędzie obrotowym.
3. wymiary ładunku i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadchodzi silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp
