Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Przełożenie: | 125:1 | Znamionowy wyjściowy moment obrotowy: | 16 kNm |
| Moment przechylania: | 205 kNm | Efektywność: | 40% |
| kolor: | RAL 9006 lub na żądanie | ||
| Podkreślić: | Przekładnia ślimakowa SE 21,przekładnia ślimakowa o wysokim momencie obrotowym,przekładnia ślimakowa 50Mn |
||

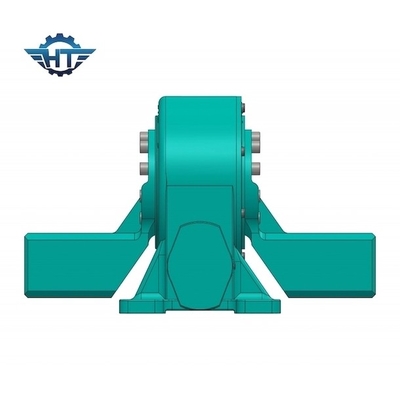

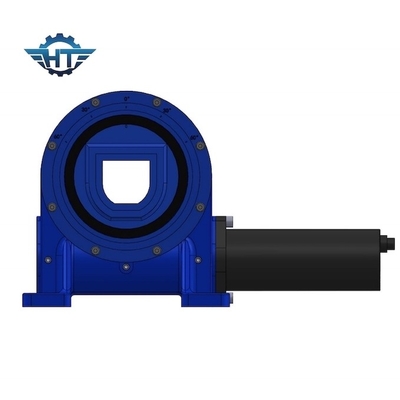

SE21 Reduktor prędkości obrotowej o wysokim momencie obrotowym Przekładnia ślimakowa do robotów i maszyn budowlanych
Opis napędu przekładni ślimakowej
Miejsce pochodzenia: Jiangsu, Chiny (kontynent)
Nazwa marki: Hangtuo
Statyczna ocena osiowa:1600 KN
Statyczna ocena promieniowa: 640 KN
Dynamiczna ocena osiowa: 385 KN
Dynamiczna ocena promieniowa: 335 KN
Stan: nowy
Moment wyjściowy: 16 kNm
Przełożenie:125:1
Moment przechylający: 205 KN.m
Moment trzymania: 105 KN.m
Silnik:Silnik hydrauliczny 125CC, 160CC, 200CC;
Zapewniona obsługa posprzedażna: Inżynierowie dostępni do obsługi maszyn za granicą
Napędy obrotowe Hangtuo i łożysko/pierścień obrotowy mogą być stosowane w sprzęcie budowlanym i systemie robotyki automatyki, takim jak dźwigi samochodowe, samochody ciężarowe, koparki.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Zalety
1. Silny moment wywracający
2. Zastosuj otaczający napęd ślimakowy
3. Kontakt z wieloma zębami, wysoka nośność
4. Funkcja samoblokowania
