Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Numer modelu: | SDE12 |
|---|---|---|---|
| OEM: | Dostępny | Aplikacja: | System śledzenia słonecznego |
| Klasa IP: | IP67 | Napięcie wejściowe: | 24 V prądu stałego |
| temperatura robocza: | -20℃ do +120℃ | Dokładność pozycjonowania: | <0,01° |
| Podkreślić: | slew drive motor,worm gear slew drive |
||

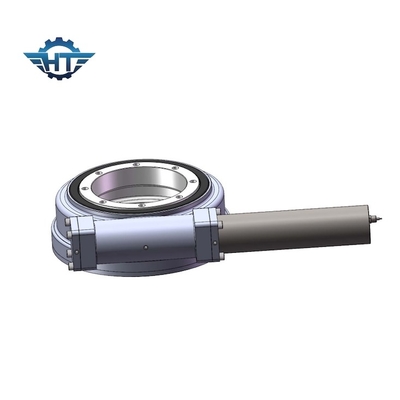

Wysoce precyzyjna dwuosiowa skrzynia biegów NEMA34 z napędem obrotowym do systemu śledzenia słonecznego utrzymującego ładunek
Opis przekładni z napędem obrotowym NEMA34
Nasz napęd obrotowy jest napędzany technologią ślimaka klepsydrowego, zapewniającą maksymalny moment obrotowy przekładni i najbardziej płynne obroty.Typowe zastosowania napędów obrotowych obejmują przemysł solarny, dźwigi samochodowe, podnośniki osobowe i sprzęt komunalny, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, dźwigi morskie, ładowarki do opon, koparki i podnośniki samochodowe, ale napędy obrotowe są używane w wielu innych zastosowaniach wymagających utrzymywania ładunku i zdolność rotacji.Oferujemy różne modele napędów obrotowych o różnych momentach obciążenia.Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy z klepsydrą.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wałek ślimakowy zablokuje ładunek na miejscu bez konieczności stosowania zewnętrznego urządzenia hamującego.
Napęd obrotowy może być wyposażony w przekładnię ślimakową, przekładnię czołową, przekładnię stożkową.A także w przypadku wewnętrznego pierścienia obrotowego może to być jednorzędowy obrotowy pierścień kulowy, a także może to być dwurzędowy obrotowy pierścień obrotowy.Ten z podwójnym rzędem może wytrzymać znacznie większe obciążenie.Można go wybrać w zależności od zastosowania.
Parametry wydajności napędu obrotu dwuosiowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Zalety
1. Precyzja: mniej niż 0,1 stopnia
2. Samoblokujący
3. Stopień ochrony IP: IP66
4. Wysoka precyzja, aby umożliwić systemowi w pełni automatyczne śledzenie w sposób o większej precyzji
5. Osiągnięcie około 45% większej mocy wyjściowej niż w przypadku stałego systemu mocowania
6. Łatwa instalacja i obsługa
7. łatwa konserwacja

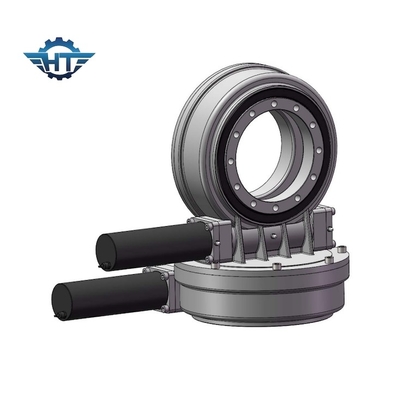

Dwuosiowy napęd obrotowy
Najczęstszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe układy śledzące energię słoneczną.System śledzenia w dwóch osiach jest rodzajem jednostki zasilającej, która może w dowolnym momencie utrzymywać panel słoneczny skierowany w stronę słońca i sprawić, że światło słoneczne napromieniuje panel słoneczny pionowo w dowolnym momencie.Dwuosiowy napęd z pierścieniem obrotowym może poprawić precyzję śledzenia i wydajność wytwarzania energii, co oznacza, że dwuosiowy napęd obrotowy jest w stanie stworzyć wydajne i niezawodne rozwiązanie w jednym napędzie.Dwuosiowe napędy obrotowe do CPV można montować poziomo, pionowo lub na kombinacji wielu osi.
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych, aby uniknąć nie tylko braku wydajności lub nadwyżki wydajności, odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:
1. wniosek
2. wymagany wyjściowy moment obrotowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i wsporniki montażowe na naszym napędzie obrotowym.
3. wymiary ładunku i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są używane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadchodzi silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp
