Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | Podwójna oś |
| Aplikacja: | Energia słoneczna | Usługa OEM: | Do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | silniki 24vdc |
| Podkreślić: | slew drive motor,slewing ring gear |
||

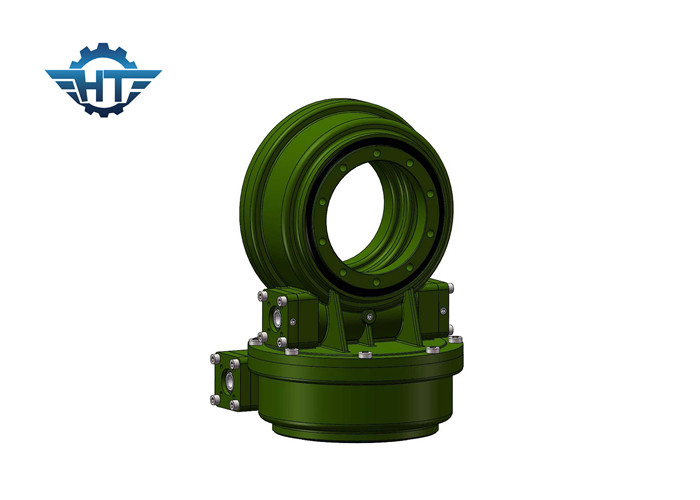

SDE9 QT Materiał Dwuosiowy napęd obrotowy z elektrycznymi planetarnymi silnikami 24VDC
Opis dwuosiowego napędu obrotowego
Napęd obrotowy to przekładnia, która może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obrotu.Obrót może odbywać się w jednej osi lub w wielu osiach razem. Napędy obrotowe są wytwarzane przez wytwarzanie przekładni, łożysk, uszczelek, obudowy, silnika i innych elementów pomocniczych oraz montowanie ich w gotową skrzynię biegów.Napęd obrotowy jest szeroko stosowany w przyczepach modułowych, dźwigach, urządzeniach do chwytania drewna, podnośnikach koszowych, systemach solartrackingu, systemach energii wiatrowej itp. Napęd obrotowy jest odpowiedni dla obszarów o dużych szerokościach geograficznych, a wydajność wytwarzania energii wzrośnie o ponad 35%, co znacznie poprawić wydajność systemu wytwarzania energii słonecznej.W przypadku poziomego jednoosiowego systemu śledzenia słońca główny wał panelu słonecznego dostosuje kąt, aby precyzyjnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko na obszarach o niskich szerokościach geograficznych.Przyjmując łożysko obrotowe jako główny element, napęd obrotowy może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca.System śledzenia słońca jest podzielony na poziomy jednoosiowy system śledzenia słońca, pochylony jednoosiowy tracker i dwuosiowy system śledzenia słońca.Napędy obrotowe stosowane w systemach śledzenia słońca to głównie napędy jednoosiowe (seria SE), dwuosiowe (seria SDE) i pionowe (seria VE).A najczęściej używane modele to SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu efektywnych kosztowo rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp.
