Szczegóły Produktu:
|
| Otwartość: | Zamknięte | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Formularz transmisji: | Przekładnia ślimakowa |
| Dokładność śledzenia: | 0,15 stopnia | Krok: | Pojedynczy krok |
| Efektywność: | 40% | Kolor standardowy: | srebrnoszary |
| Podkreślić: | Pionowy poziomy hydrauliczny napęd obrotu,silnik napędu ślimakowego 24 V,silnik napędu obrotu 24 V |
||

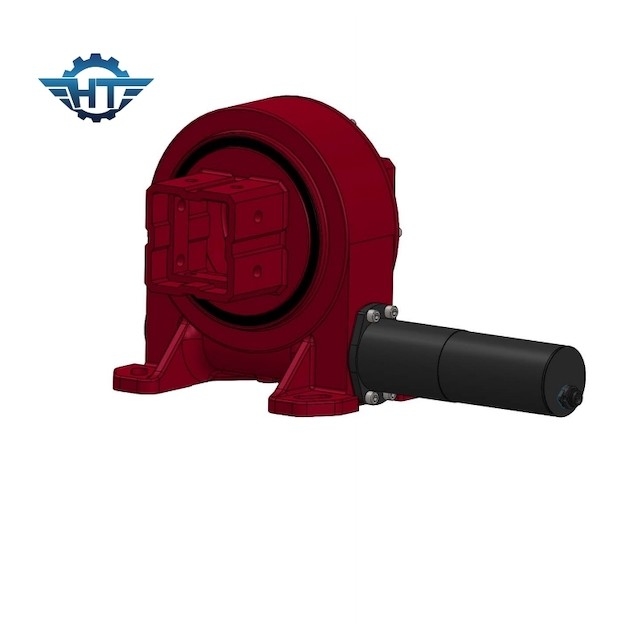

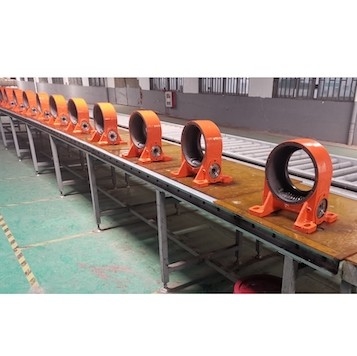

Przekładnia obrotowa ślimaka i koła ślimakowego, śledzenie pionowe i poziome dla urządzeń śledzących PV
Opis mechanizmu obrotowego
Napęd obrotu składa się ze ślimaka obwiedni, przekładni, obudowy itp. Kompaktowe napędy ślimakowe charakteryzują się dużą gęstością mocy.Zęby przekładni ślimakowej zapewniają przenoszenie momentu obrotowego na wieniec obrotowy.Ta konstrukcja jest szczególnie odpowiednia do zastosowań wymagających wysokiego momentu obrotowego i ograniczonej przestrzeni montażowej, takich jak przekładnie kierownicze na podwoziach dźwigów, inne ciężkie pojazdy, dźwigi załadunkowe lub maszyny rolnicze.Mogą być również doskonałym rozwiązaniem w różnych formach śledzenia słońca.
| Nazwa produktu | Napęd obrotowy SDE7 |
| Wyjściowy moment obrotowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment obrotowy przechylania | 7000 Nm;5163 ft.lbs |
| Moment trzymania | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funty |
| Alternatywy silnikowe | Silnik 12V/24V;Silnik krokowy ;Silnik bezszczotkowy |
| Aplikacje | podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | System śledzenia słonecznego, maszyny przemysłowe |
| Metr kwadratowy układu słonecznego | do 30㎡ paneli fotowoltaicznych |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Wniosek
Napęd obrotowy lub łożysko obrotowe to obracająca się część, która może wytrzymać obciążenie powolnego obrotu.Produkty z serii SE są zwykle używane do instalacji poziomej i są stosowane w tradycyjnym polu mechanicznym, systemie wytwarzania energii Fresnela w dziedzinie światła i ciepła oraz pojedynczym fotowoltaicznym systemie śledzenia płaskiego nachyleniu.Seria VE jest ogólnie stosowana do instalacji pionowej, stosowanej w płaskim jednoosiowym fotowoltaicznym systemie śledzenia, pochylonym jednoosiowym fotowoltaicznym systemie śledzenia, małym systemie słonecznym typu szczelinowego, seria SDE jest zwykle używana do zastosowań, które obracają się zarówno w kierunku poziomym, jak i pionowym, takie jak wieżowe systemy solarne, dwuosiowy system śledzenia słońca.
