Szczegóły Produktu:
|
| Model nr.: | 17-calowy mechanizm obrotowy | Surowiec: | 50Mn, 42CrMo |
|---|---|---|---|
| Otwartość: | Zamknięte | Waga: | 320 kg |
| Stosunek: | 102:1 | Wniosek: | System śledzenia słonecznego |
| MOQ: | Jeden kawałek | sposób wysyłki: | drogą morską, lotniczą, ekspresową, pociągiem |
| Podkreślić: | Dwuosiowa przekładnia ślimakowa,dwuosiowa przekładnia obrotowa 17 cali,przekładnia ślimakowa przekładnia obrotowa 17 cali |
||

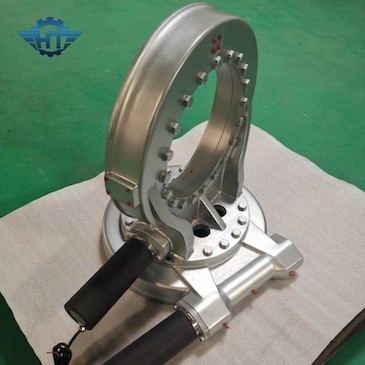

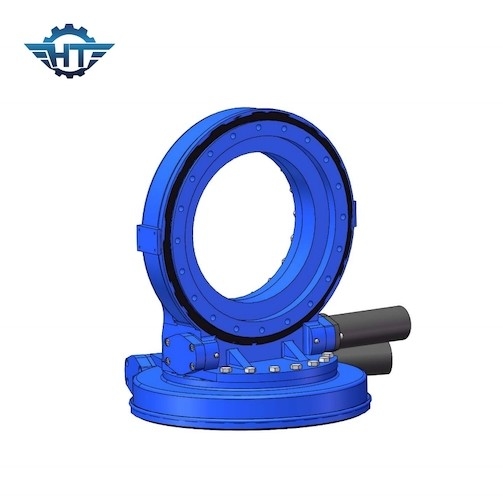

Przekładnia ślimakowa dwuosiowa przekładnia obrotowa z silnikiem elektrycznym do systemu śledzenia słonecznego
Opis napędu przekładni obrotowej
Napęd obrotowy to przekładnia, która może bezpiecznie wytrzymywać jednocześnie obciążenia promieniowe i osiowe oraz przenosić moment obrotowy przy niskich prędkościach.Obrót może odbywać się na jednej osi lub na wielu osiach.Napęd obrotu składa się z kół zębatych, ślimaków, uszczelek, obudów i silników oraz innych elementów pomocniczych.Zamknięty typ napędu obrotowego jest zwykle używany w systemie śledzenia słońca, ponieważ musi być używany na zewnątrz przez co najmniej 25 lat eksploatacji w terenie.Możemy również dobrać odpowiedni silnik elektryczny lub hydrauliczny zgodnie z Państwa wymaganiami technicznymi.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Cechy
1. Obrót w prawo i w lewo
2. Stopień ochrony IP66, aby zapobiec wodzie i kurzowi
3. Napędy obrotowe typu SE, VE i SDE spełniają wymagania różnych zastosowań.
Pionowe jednoosiowe napędy obrotowe VE są najczęściej stosowane w systemie śledzenia słońca, parabolicznej skoordynowanej mocy, podczas gdy poziome napędy obrotowe SE z pojedynczą osią są stosowane w systemie śledzenia słońca, maszynach budowlanych i turbinach wiatrowych.Dwuosiowe napędy obrotowe SDE są stosowane w PV, CSP, CPV, antenach satelitarnych i talerzach stirlinga.
