Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Kierowca: | Silnik elektryczny/silnik hydrauliczny/serwomotor |
| Rodzaj: | Montowany pionowo | Aplikacja: | Jednoosiowy system śledzenia słonecznego |
| Precyzja: | Wysoki | Usługa OEM: | do dyspozycji |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

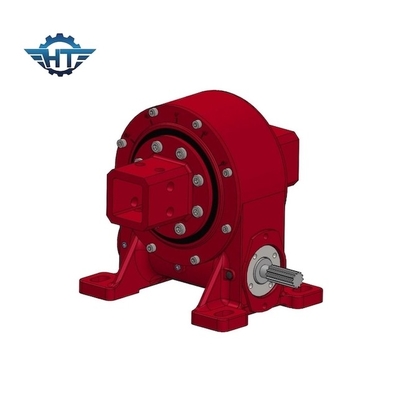

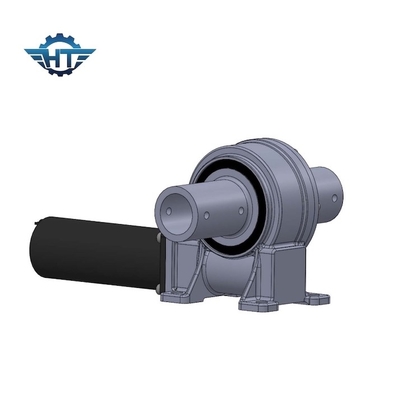

Przekładnia VE9 Slew Drive do ukośnego lub pochylonego poziomego jednoosiowego systemu śledzenia słonecznego
Opis skrzyni biegów z napędem obrotowym
Napęd obrotowy ma wiele typów, takich jak typ zamknięty, typ otwartej obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. napęd obrotowy opiera się na łożysku obrotowym z silnym momentem obrotowym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 4300 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 27 tys. Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 37:1 | Efektywność | 40% |
Tabela techniczna napędu obrotowego VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Aplikacje
trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki opon, koparki i podnośniki samochodowe.
Pytania i odpowiedzi
1. Jak wybrać?
Proszę podać rozmiar średnicy, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników, metry kwadratowe paneli słonecznych/luster, rozmieszczenie tych paneli słonecznych/luster.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek, aby przetestować naszą jakość i obsługę.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht.
Po wybraniu odpowiednich napędów obrotowych zapewnimy Ci najlepszy koszt wysyłki.
4. Jak wysyłasz próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki statków przez EMS, TNT lub Fedex
5. Jaka jest Twoja minimalna ilość zamówienia?
1 zestaw
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: 0~15 dni;dla zamówień wsadowych: w ciągu 25 ~ 40 dni.
