Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Usługa OEM: | Do dyspozycji |
|---|---|---|---|
| Waga: | 160 kg | Funkcja: | Mechanizm samoblokujący |
| Miejsce instalacji: | Dach i pole | zainstalować: | Szybka instalacja |
| Pakiet transportowy: | standardowa obudowa ze sklejki | czas realizacji: | w magazynie |
| Podkreślić: | Napęd ślimakowy z przekładnią ślimakową IP66,napęd ślimakowy z przekładnią ślimakową Heliostat CSP,silnik napędowy z przekładnią ślimakową Heliostat CSP |
||

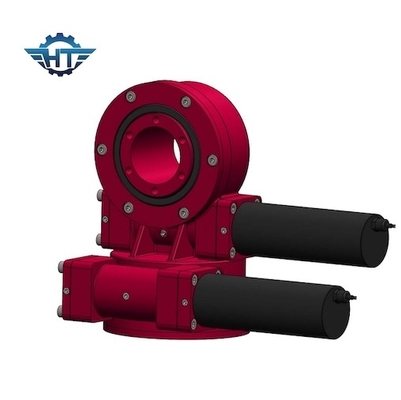

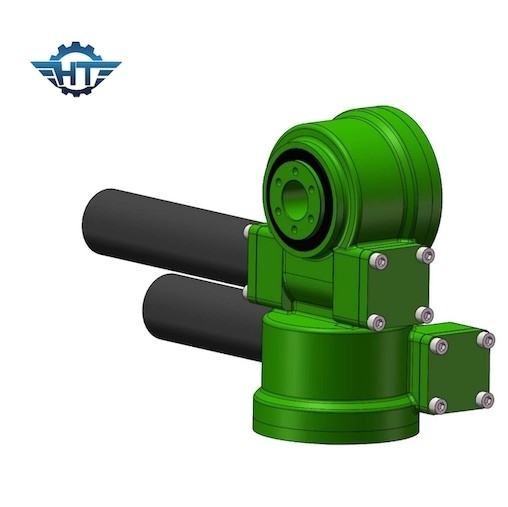

Napęd ślimakowy z przekładnią ślimakową IP66 dla wysokiej dokładności śledzenia Heliostat CSP Power Stations
Opis napędu obrotu przekładni ślimakowej
Napęd obrotowy pomaga zoptymalizować ogólną strukturę projektu systemu, zapewniając, że ogólna konstrukcja jest bardzo wytrzymała.Nasze projekty napędów obrotowych przechodzą wysokiej niezawodności analizę inżynierską 3D.Wszystkie napędy obrotowe są pokryte farbą C4, aby zapewnić 30-letni cykl życia.Nasz napęd obrotu ma niski moment rozruchowy, co sprawia, że praca jest bardziej wydajna, prędkość jest zmniejszona, a żywotność znacznie wydłużona.
Parametry SDE12
| Wniosek | Podwójny system śledzenia słońca |
| Liczba osi | 2 |
| Rozmiar | 12 cali |
| Orzecznictwo | CE, ISO9001 |
| Data dostarczenia | 30~45 dni |
| Wyjściowy moment obrotowy | 5800 Nm |
| Moment przechylania | 25000 Nm |
| Moment trzymania | 41000 Nm |
| Przełożenie | 78:1 |
| Żywotność | 30 lat |
| Poziom ochrony |
IP66 |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Pakowanie i transport
Wszystkie napędy obrotowe zostaną zapakowane w drewnianą obudowę wolną od fumigracji.
Obsługuje transport morski, transport lotniczy, transport drogowy, ekspresowy, taki jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
