Szczegóły Produktu:
|
| Model nr.: | Dwuosiowa przekładnia ślimakowa SDE5 | Przełożenie: | 37:1 |
|---|---|---|---|
| Krok: | Pojedynczy krok | Otwartość: | Zamknięte |
| Wniosek: | Paraboliczne koryto CSP | Długość życia: | 30 lat |
| Dokładność śledzenia: | 0,15 stopnia | ||
| Podkreślić: | Dwuosiowy napęd obrotu SDE5,paraboliczny dwuosiowy napęd Fresnela,paraboliczny napęd pierścienia obrotowego Fresnela |
||

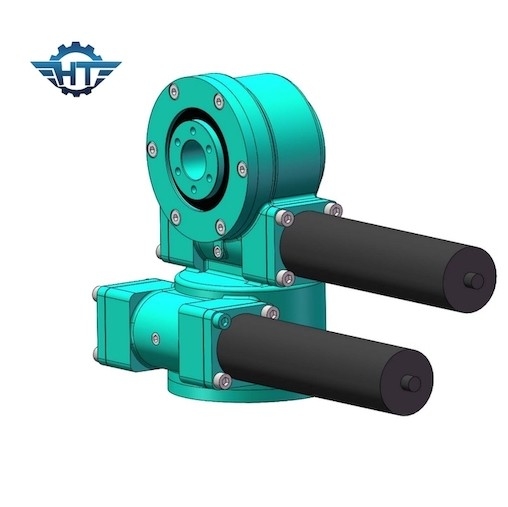

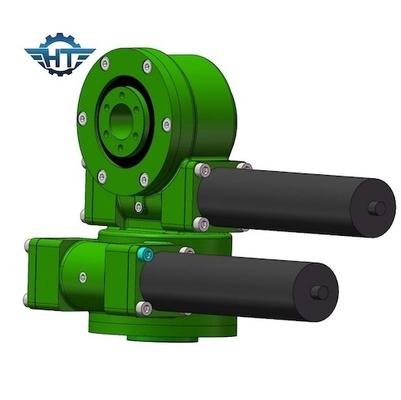

Dwuosiowe napędy obrotowe SDE5 do skoncentrowanej energii słonecznej Fresnela, parabolicznego koryta
Opis dwuosiowych napędów obrotowych SDE5
|
Wniosek |
Dwuosiowy system śledzenia słońca |
|
Liczba osi |
Dwa |
|
Rozmiar |
5 cali
|
|
Orzecznictwo |
CE, ISO9001 |
|
Data produkcji |
3 ~ 45 dni w zależności od ilości zamówienia |
|
Wyjściowy moment obrotowy |
800 Nm |
|
Moment przechylania |
6000 Nm |
|
Moment trzymania |
9200 Nm |
|
Przełożenie |
37:1 |
|
Żywotność |
30 lat |
|
Klasa ochrony |
IP66 |
| Samoblokujący | TAk |
| Efektywność | 40% |
| Waga | 34 kg |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Może być używany nie tylko do systemu śledzenia słońca, ale także do anteny słonecznej, PV, CPV, CSP, turbiny wiatrowej i anteny satelitarnej. Zostały zaprojektowane z myślą o długiej żywotności, pracy w trudnych warunkach środowiskowych, dostępne są różne rozmiary, w tym dostosowane, łatwe do gwarancja na instalację i produkt.
