Szczegóły Produktu:
|
| Materiał: | QT | Model: | Podwójna oś |
|---|---|---|---|
| Funkcja: | Szybka instalacja | Silnik: | 24V |
| Aplikacja: | Dwuosiowy system śledzenia słonecznego | Początek: | Chiny |
| długość życia: | 30 lat | Czas pracy: | 24 godziny |
| Podkreślić: | Silnik planetarny Solar Tracker Slew Drive,24VDC Worm Solar Tracker Slew Drive,dwuosiowy system śledzenia Slew Drive |
||

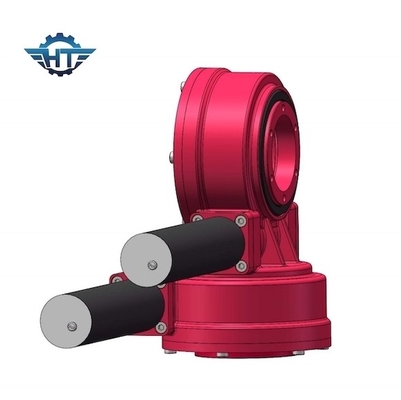

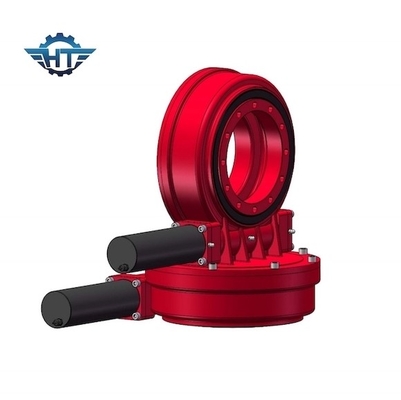

Dwuosiowy napęd ślimakowy z silnikiem planetarnym 24VDC do dwuosiowego systemu śledzenia słonecznego
Opis dwuosiowego napędu ślimakowego
Łożysko obrotowe jest również nazywane: Łożysko obrotowe / łożysko obrotnicy / pierścień obrotowy itp. Łożyska obrotowe mogą przenosić obciążenia osiowe, promieniowe i momentowe działające pojedynczo lub w połączeniu i w dowolnym kierunku.Nie są montowane w obudowie lub na wale, ale bezpośrednio do powierzchni osadzenia.Pierścień wewnętrzny i zewnętrzny są dostarczane z otworami montażowymi.Oba pierścienie mogą mieć zintegrowane koła zębate.Nazywa się je również wieńcami obrotowymi i łożyskami stołowymi.Łożysko obrotowe może wykonywać ruchy oscylacyjne (obrotowe) oraz obrotowe.Mogą być używane bez kół zębatych lub z wewnętrznymi lub zewnętrznymi zębatkami.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Parametry SDE7
|
Stosowanie |
Używany do podwójnego systemu śledzenia słońca |
|
Liczba osi |
Podwójna oś |
|
Rozmiar |
7 cali |
|
Orzecznictwo |
CE/ISO |
|
Data dostarczenia |
W ciągu 15 dni |
|
Wyjściowy moment obrotowy |
2000 Nm |
|
Moment przechylania |
13500 Nm |
|
Powrót trzymający moment obrotowy |
13200 Nm |
|
Przełożenie |
57:1 |
|
Żywotność |
30 lat |
|
Poziom ochrony |
IP66 |
| Samoblokujący | TAk |
| Efektywność | 40% |
| Waga | 21 kg |
Zastosowania napędów obrotowych
Energia słoneczna, maszyna górnicza,sprzęt budowlany,maszyna do podnoszenia portów, sprzęt do transportu oleju portowego, dźwig lądowy i morski, koparka, maszyna do betonu,obrotowe chwytaki i wciągarki,maszyna do tworzyw sztucznych i gumy, maszyna tkacka,maszyny do pozyskiwania drewna, energetyka wiatrowa,elektrownia elektroniczna,maszyny do uzdatniania wody, sprzęt wiertniczy i zastosowania w sterowaniu.
