Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE17 |
|---|---|---|---|
| Oem: | Do dyspozycji | Obróć typ: | Dwie osie |
| Miejsce instalacji: | Dach i pole | Wyjściowy moment obrotowy: | 9460 Nm |
| Moment przechylania: | 67000 Nm | Moment trzymania: | 53040 Nm |
| Podkreślić: | Napęd ślimakowy SDE 17,dwuosiowy napęd solarny,napęd solarny z motoreduktorem |
||

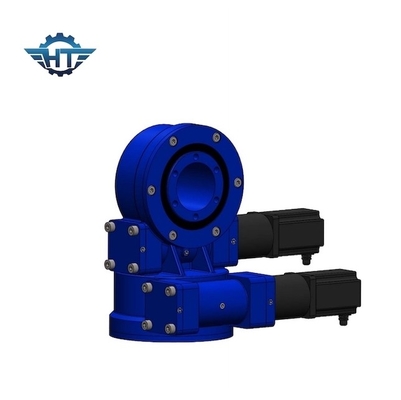

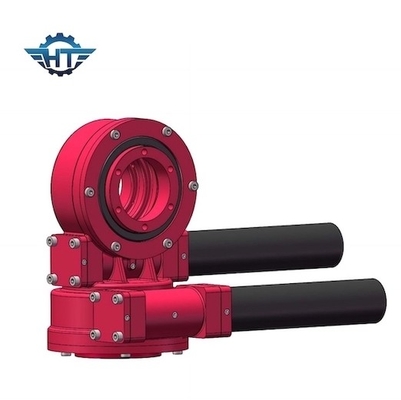

SDE17 Worm Gear Slew Drive z motoreduktorem do dwuosiowego systemu śledzenia słonecznego
Opis napędu przekładni ślimakowej
System śledzenia słonecznego to system fotowoltaiczny, który może automatycznie śledzić słońce i zwiększać ogólne wytwarzanie energii, co w procesie wytwarzania energii fototermicznej i fotowoltaicznej optymalizuje wykorzystanie światła słonecznego, aby poprawić wydajność konwersji fotoelektrycznej mechanicznego i elektrycznego układu sterowania, w tym : konstrukcja napędu (reduktor obrotowy, popychacz elektryczny, przekładnia ślimakowa i ślimak itp.), sterownik, wspornik śledzący, czujnik (czujnik nachylenia, czujnik krańcowy) itp. Dwuosiowy tracker słoneczny niż system montażu słonecznego w celu zwiększenia wytwarzania energii 30 ~50%.Jednoosiowy tracker słoneczny niż system montażu słonecznego w celu zwiększenia wytwarzania energii o 15 ~ 30%.Dwuosiowe napędy obrotowe są stosowane w dwuosiowym systemie śledzenia słońca.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Parametry SDE17
|
Stosowanie |
Używany do podwójnego systemu śledzenia słońca |
|
Liczba osi |
Podwójna oś |
|
Rozmiar |
17 cali |
|
Orzecznictwo |
CE/ISO |
|
Data dostarczenia |
W ciągu 15 dni |
|
Wyjściowy moment obrotowy |
9460 Nm |
|
Moment przechylania |
67000 Nm |
|
Powrót trzymający moment obrotowy |
53040 Nm |
|
Przełożenie |
102:1 |
|
Żywotność |
30 lat |
|
Poziom ochrony |
IP65 |
Pakowanie i transport
Wszystkie napędy obrotowe zostaną zapakowane w drewnianą obudowę wolną od fumigracji.
Obsługuje transport morski, transport lotniczy, transport drogowy, ekspresowy, taki jak TNT, DHL, UPS, EMS, Fedex itp. W przypadku transportu próbek i małych ładunków.
Sugestie dotyczące montażu
1. Instalacja pozioma
Zaleca się montowanie napędów obrotowych prostopadle do osi azymutu w zastosowaniach solarnych dla lepszej ochrony
2. Instalacja pionowa
W razie potrzeby zaleca się zamontowanie napędów obrotowych zgodnie z poniższym rysunkiem w zastosowaniach solarnych.
