Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Znamionowy wyjściowy moment obrotowy: | 600 Nm |
| Moment trzymania: | 5800 Nm | Moment przechylania: | 1800 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Przełożenie Solar Tracker Slew Drive,600 Nm Solar Tracking Slew Drive,PV Solar Tracking Slew Drive |
||

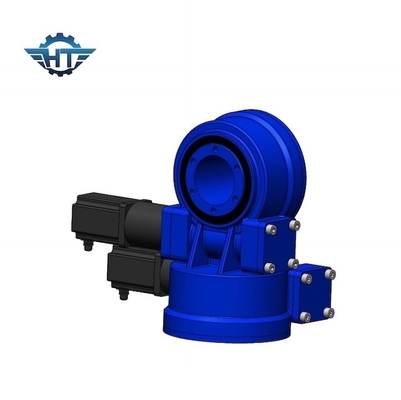

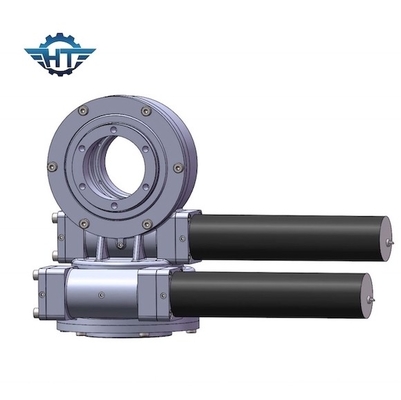

Napęd dwuosiowy o różnym przełożeniu z silnikiem do systemu śledzenia słonecznego fotowoltaiki
Opis dwuosiowego napędu obrotu
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.
Dzięki konstrukcji ślimaka i przekładni,Napęd obrotowy ma zalety samoblokowania, lepszej ochrony, doskonałego momentu obrotowego, lepszej odporności na uderzenia i długiej żywotności.
Parametry wydajności modelu VE
|
Parametry wydajności modelu VE |
||||||||||||
|
Model |
Znamionowy moment obrotowy (Nm) |
Moment trzymania (kN.m) |
Moment przechylania (kN.m) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Stosunek |
Efektywność |
Precyzja (Stopień) |
IP |
Tep pracy (℃) |
Samoblokujący |
Waga (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0,15 |
66 |
-40～+80 |
TAk |
251 kg |
Nasze atuty
1. Nasz zespół techniczny koncentruje się na projektowaniu napędu obrotowego i rozwija się od ponad 10 lat
2. Ścisła kontrola procesu, wiodące metody badań, identyfikowalność ładunku
3. Profesjonalny zespół serwisowy, który rozwiąże każdy problem z napędem obrotowym;
Uwaga: Powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
