Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Efektywność: | 40% |
| Kolor standardowy: | RAL 9006 | Samoblokujący: | TAk |
| Gwarancja: | 5~10 lat | Aplikacja: | antena satelitarna |
| Podkreślić: | slewing ring drive,worm drive motor |
||

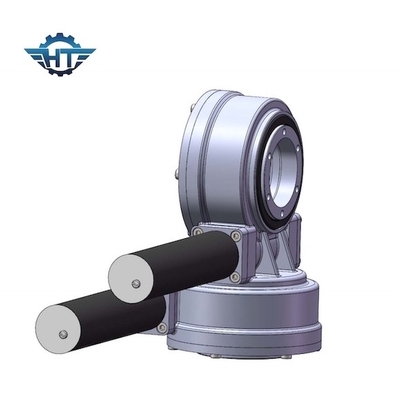

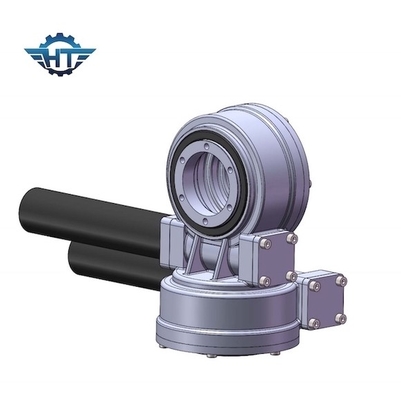

7-calowy dwuosiowy mały napęd obrotowy z motoreduktorem 24VDC lub Nema do anteny satelitarnej
Opis dwuosiowego małego napędu obrotu
Napęd obrotu przekładni ślimakowej charakteryzuje się lepszą ochroną, doskonałym momentem obrotowym przekładni, lepszą odpornością na uderzenia i długą żywotnością.Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe trackery słoneczne, takie jak CSP (heliostaty, zwane również wieżą), skoncentrowana fotowoltaika (CPV), antena satelitarna lub anteny radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.Dwuosiowy napęd obrotu Solar Tracker jest idealnym rozwiązaniem w zastosowaniach dwuosiowego śledzenia słońca.
Napędy obrotu zastosowane w antenie satelitarnej
| Nazwa produktu | Napęd obrotowy SDE7 |
| Wyjściowy moment obrotowy | 980 Nm;723 ft.lbs |
| Maksymalny moment wyjściowy | 1938 Nm;1429 ft.lbs |
| Moment obrotowy przechylania | 7000 Nm;5163 ft.lbs |
| Moment trzymania | 13200 Nm;9736 ft.lbs |
| Statyczna ocena osiowa | 133,20 kN;29943 funtów |
| Statyczna ocena promieniowa | 53 kN;11977 funtów |
| Dynamiczna ocena osiowa | 31,90 kN;7171 funtów |
| Dynamiczna ocena promieniowa | 27,91 kN;6274 funty |
| Alternatywy silnikowe | Silnik 12V/24V;Silnik krokowy ;Silnik bezszczotkowy |
| Styl produktów | Podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | System śledzenia słonecznego, maszyny przemysłowe |
| Metr kwadratowy układu słonecznego | 30 |
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Dwuosiowy system śledzenia słońca
Precyzyjne instrumenty
CPV
Danie
Antena satelitarna
