Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo, QT | Model: | SDE3 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 600 mil morskich | Trzymający moment obrotowy: | 1500 Nm |
| Moment obrotowy przechylania: | 5800 Nm | Temperatura otoczenia: | -20℃~+120℃ |
| Poziom hałasu: | ≤50dB | Prędkość znamionowa: | 0,2-1,2 obr./min |
| Podkreślić: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

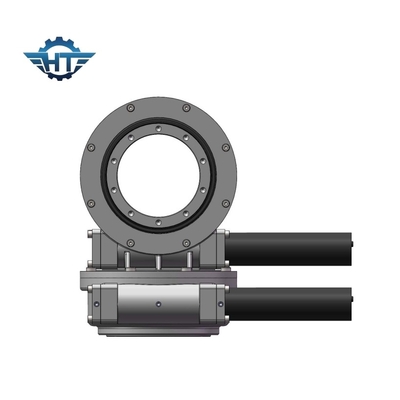

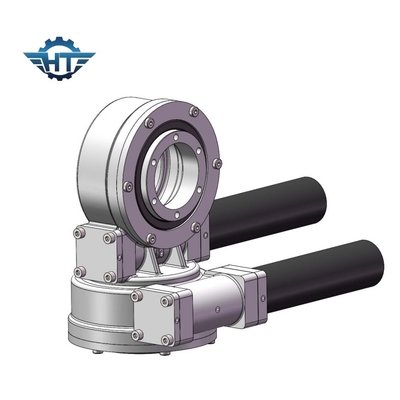

Dwuosiowy solarny napęd obrotowy z silnikiem 24 VDC i enkoderami do dwuosiowych trackerów i satelitów
Opis napędu obrotowego z dwiema osiami
Naszym stałym celem będzie tworzenie doskonałych produktów i zapewnianie klientom satysfakcjonujących wrażeń z aplikacji.Cieszymy się, że możemy wykorzystać nasze umiejętności zawodowe, aby zapewnić klientom produkty wysokiej jakości i mamy nadzieję, że dzięki ciągłej współpracy poprawimy wzajemne zrozumienie i komunikację oraz osiągniemy sytuację korzystną dla wszystkich.
Dane techniczne napędu obrotowego modelu SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Nasze usługi i siła
1.Surowiec od sprawdzonych dostawców;
2. Proces produkcji jest ściśle zgodny z systemem zarządzania jakością ISO9001.
3. Ścisła kontrola jakości w trakcie procesu i 100% kontrola gotowego produktu przed dostawą;
4. Inspekcje produktów przeprowadzane przez osoby trzecie są dopuszczalne na życzenie klienta.
5. Przyjęcie znormalizowanego procesu projektowania produktu oraz APQP, PPAP, FEMA do analizy aplikacji.
Cechy
1. Wysoki moment obrotowy w celu poprawy bezpieczeństwa systemu śledzenia energii słonecznej
2. Otaczający napęd ślimakowy w środku
3. Styk z wieloma zębami zapewniający duże obciążenie
4. Funkcja samoblokująca
Aplikacja
Napędy obrotowe mogą być używane do płaskich transporterów, dźwigów i dźwigów jednokolumnowych, podnoszenia wind, z dźwigiem samochodowym, pojazdem powietrznym, dziennym rejsem energią słoneczną, sprzętem automatyki i innym sprzętem mechanicznym.W branży wytwarzania energii fotowoltaicznej, napędy obrotowe są zwykle wyposażone w silnik planetarny prądu stałego lub silnik reduktora prądu przemiennego, a silnik hydrauliczny jest używany jako układ napędowy mocy w maszynach budowlanych.
Dwuosiowe napędy obrotowe są stosowane w dwuosiowych trackerach słonecznych, heliostatach, skoncentrowanej fotowoltaice (CPV) i antenach satelitarnych.
Dzięki zastosowaniu dwuosiowych napędów obrotowych w układzie słonecznym, panele będą zawsze skierowane w stronę słońca, bez względu na porę roku, porę dnia czy szerokość geograficzną regionów.Może pozwolić właścicielowi projektu na uzyskanie większej mocy elektrycznej do 40%.A co za tym idzie większy plon.
Pakowanie i wysyłka
1. Napełnianie olejem odpornym na rdzę
2.pakowanie z warstwami ochronnymi
3. Naprawiono w obudowie ze sklejki, palecie, stalowej ramie
