Szczegóły Produktu:
|
| Model: | 5 cali | Przełożenie: | 37:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | dwuosiowy napęd obrotowy |
| Aplikacja: | dwuosiowe lokalizatory słoneczne | Usługa OEM: | Do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silniki 12/24vdc, silniki krokowe |
| Podkreślić: | slewing ring drive,worm drive motor |
||

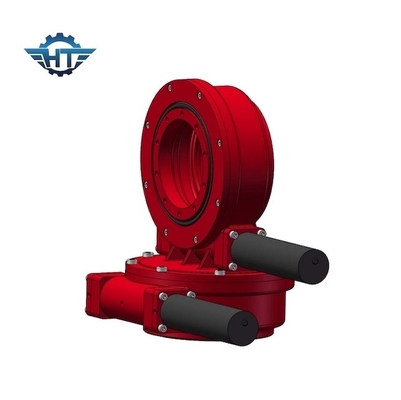

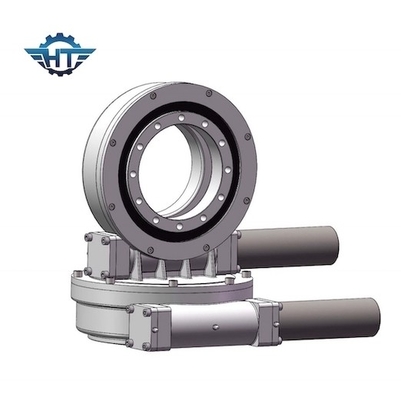

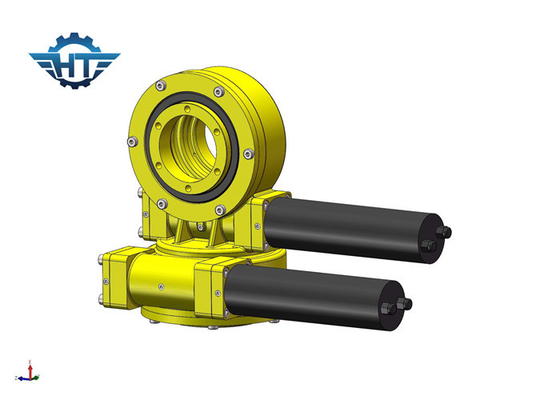

Dwuosiowy napęd obrotu SDE5 z obudową w obudowie IP66 do zewnętrznych dwuosiowych urządzeń śledzących energię słoneczną
Opis dwuosiowego napędu obrotu
Jest wyposażony głównie w łożysko obrotowe, obudowę i wał ślimakowy itp.
Charakteryzuje się zwartą strukturą, wystarczającym momentem obrotowym, niskim poziomem hałasu, dobrą odpornością na siłę oraz stabilną i bezpieczną wydajnością.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacja
Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, promieniowe i moment przechylający.Obrotnica lub rama obraca się w azymucie i elewacji napędzane napędem obrotowym.
Jest stosowany w żurawiach / koparkach / energii słonecznej / ciężarówkach roboczych / innych maszynach.
Zalety
1. Zaprojektowany z wałem ślimakowym klepsydry, który zapewnia większy kontakt zębów i wyższy moment obrotowy
2. Żywotność zwiększa się dzięki utwardzeniu przekładni i bieżni
3. Wydajność produktu jest testowana i zapewnia jakość produktu.
Istnieje wiele zastosowań, w których można wykorzystać napęd obrotowy, przede wszystkim dlatego, że jest idealny do zastosowań wymagających zarówno siły utrzymywania obciążenia, jak i siły momentu obrotowego.
