Szczegóły Produktu:
|
| Miejsce pochodzenia: | Changzhou, Chiny | Funkcjonować: | Wysoki moment podtrzymania |
|---|---|---|---|
| Ochrona: | IP66, dołączony | Rodzaj: | VE6 |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5~10 lat |
| Aplikacja: | System śledzenia paneli słonecznych | Kolor: | Klient wymagany |
| Podkreślić: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

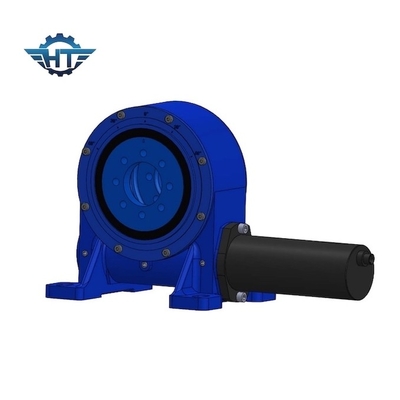

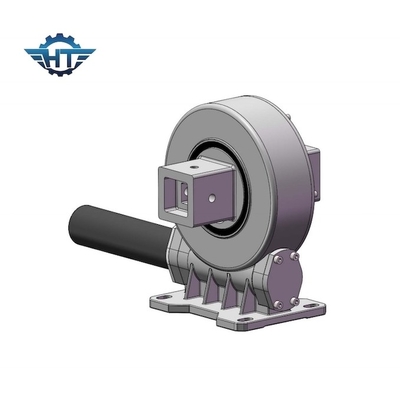

VE3 Pionowy mały napęd obrotowy do systemu śledzenia paneli słonecznych IP66
Pionowy napęd obrotowy małego silnika Opis
Napęd obrotowy VE6 to półbieg i ogranicznik wewnątrz, który jest przeznaczony do jednoosiowego systemu śledzenia słońca.Nasze napędy obrotowe są zasilane technologią ślimaka klepsydrowego, która zapewnia maksymalny moment obrotowy przekładni i płynny obrót.
Standardowe napędy obrotowe są wyposażone w otwartą obudowę i pojedynczy samoblokujący wałek ślimakowy klepsydrowy.Gdy wejście źródła zasilania zostanie przywrócone do położenia neutralnego, wał ślimakowy zablokuje obciążenie w odpowiedniej pozycji bez konieczności stosowania zewnętrznego urządzenia hamującego.
Parametry wydajności modelu VE
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Dokładność (stopień) | Dokładność (°) | IP | Samoblokujący | waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,1 | 66 | TAk | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,1 | 66 | TAk | 18 kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,1 | 66 | TAk | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,1 | 66 | TAk | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,1 | 66 | TAk | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,1 | 66 | TAk | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,1 | 66 | TAk | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,1 | 66 | TAk | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,1 | 66 | TAk | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,1 | 66 | TAk | 251 kg |
Aplikacje
Typowe zastosowania napędów obrotowych obejmują indPrzemysł przemysłowy, dźwigi samochodowe, podnośniki dla ludzi i sprzęt komunalny, osprzęt hydrauliczny, osprzęt narzędziowy do oleju, dźwigi morskie, ładowarki do opon, koparki i podnośniki samochodowe, ale napędy obrotowe są używane w wielu innych zastosowaniach wymagających utrzymywania ładunku i zdolności obrotowej.Oferujemy różne modele napędów obrotowych o różnej nośności momentu.
