Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE5 |
|---|---|---|---|
| Przełożenie: | 57:1R | Wyjściowy moment obrotowy: | 0,8 kNm |
| Moment trzymania: | 6 kNm | Moment przechylania: | 9,2 kNm |
| Efektywność: | 40% | Temp. pracy: | -30 ℃ (+ 120 ℃) |
| Podkreślić: | slewing ring drive,worm drive motor |
||

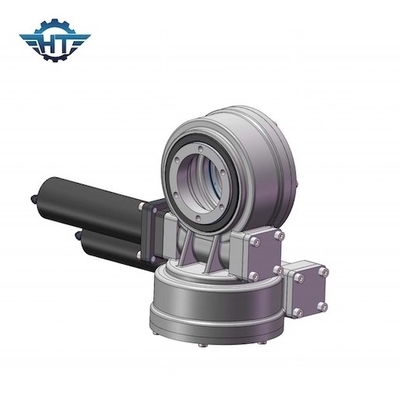

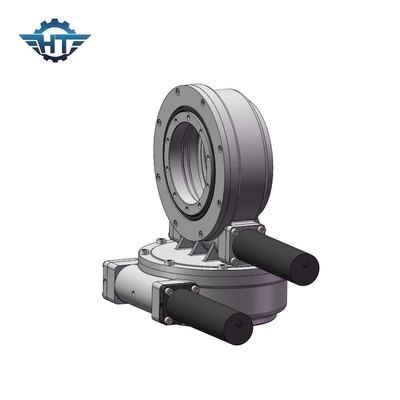

Zamknięta obudowa 5-calowy napęd ślimakowy z przekładnią ślimakową do systemu śledzenia słonecznego i satelity
Opis napędu obrotu przekładni ślimakowej
Napęd obrotu to ulepszony produkt łożysk obrotu, który zwykle składa się z ślimaka, łożysk obrotowych typu turbo, obudowy i źródła zasilania.Obudowa wykonana z wysokiej jakości staliwa ma bardzo wysoką wytrzymałość, przekładnia ślimakowa wykorzystuje 42CrMo i azotowanie jonowe, jej odporność na zużycie jest wyższa, twardość większa, a żywotność dłuższa w porównaniu z tradycyjnym materiałem 50Mn do azotowania gazowego w kraju i innymi obudowami domowymi robak.W rzeczywistym procesie eksploatacji napęd obrotu, jako element łożyska przekładni, musi przenosić dużą siłę osiową, siłę promieniową i moment wywracający.Aby spełnić wymagania użytkowania, solarny termiczny napęd obrotowy musi zapewniać wystarczającą wytrzymałość i sztywność przy niezwykle wysokiej dokładności obrotu.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Uwaga: Powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
