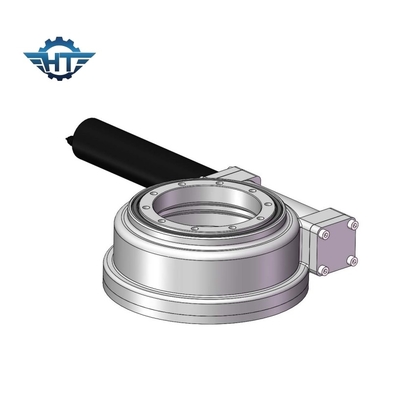

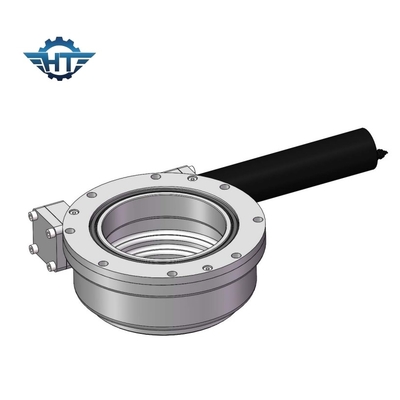

Napęd ślimakowy z przekładnią ślimakową serii SE o wysokiej wydajności do systemu śledzenia energii słonecznej



Opis napędu obrotowego SE



Łożysko obrotowe, łożysko wieńcowe Wraz z rozwojem technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimaka klepsydrowego, w której ślimak jest ukształtowany tak, aby angażować więcej zębów w przekładni

To zwiększone zazębienie skutkuje większą wytrzymałością, wydajnością i trwałością. Napęd obrotowy wykorzystuje standardową technologię ślimakową, w której ślimak w płaszczyźnie poziomej Przełożenie wału zależy od stosunku liczby zwojów ślimaka do liczby zębów w przekładni ślimakowej lub przekładni.



Występ serii SE



Model Stosunek Znamionowy wyjściowy moment obrotowy (Nm) Moment obrotowy przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Efektywność Precyzja (°) Samoblokujący waga (kg)
1” 32:1 400 1000 1800 22 12 40% ≤0,1 Tak 6
3” 31:1 600 1500 3000 30 16 40% ≤0,1 Tak 8
5” 37:1 800 6000 9200 68 27 40% ≤0,1 Tak 12
7” 57:1 2000 13500 13200 132 58 40% ≤0,1 Tak 21
9” 61:1 4400 45000 30800 340 130 40% ≤0,1 Tak 49
12” 78:1 5800 54400 40560 480 190 40% ≤0,1 Tak 61
14” 85:1 6550 68000 54200 680 230 40% ≤0,1 Tak 63
17” 102:1 9400 135600 65040 980 390 40% ≤0,1 Tak 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0,1 Tak 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0,1 Tak 204



Montaż napędu obrotowego



1. Oczyścić konstrukcję montażową np. ze spawania, cynkowania, pozostałości, brudu itp.

2. Podnieść napęd obrotu za pomocą śrub oczkowych.

3. Napęd obrotu należy montować w stanie nieobciążonym.

4. Należy postępować zgodnie z następującą procedurą, aby uniknąć odchyleń między siłami dokręcania śrub.

5. Nałóż płyn do zabezpieczania gwintów na gwint.

6. Nałóż płyn do zabezpieczania gwintów na szczelinę gwintu, żądając pełnego dopasowania części.

7. Wstępnie załadować śruby na krzyż.Zobacz ogólny wzór na poniższym szkicu, w jaki sposób śruby uzyskują moment obrotowy w kolejności poprzecznej.Zacznij od pierścienia wewnętrznego lub zewnętrznego.Wykonaj poprzeczne dokręcanie wszystkich śrub do 30% momentu dokręcania.Następnie powtórz dokręcanie poprzeczne do 80% momentu dokręcania.Na koniec dokręć poprzecznie do 100% momentu dokręcania.

Aplikacje

Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędów wahadłowych obejmują między innymi:
1. Lokalizator słoneczny
2. Turbiny wiatrowe
3.Wyciąg męski
4.Maszyny hydrauliczne
5.Ładowarka teleskopowa
6. Koparka
7.Podnieś
8. Żuraw
9. Sprzęt wiertniczy
10.Sprzęt wojskowy
